5.3.22. マルチソースの例題¶
マルチソースの例題を紹介します。 この例題には、関数を用いたエネルギー分布や、角度分布の例も含まれています。 まず、ソースセクションのリストを示します。
1: [ Source ]
2: totfact = 3
3: <source> = 9.72
4: s-type = 1
5: proj = proton
6: z0 = 2
7: z1 = 29
8: r0 = 5
9: r1 = 4
10: dir = 0.0
11: e-type = 6
12: eg1 = 1.e-6
13: eg2 = 1.e-3
14: nm = -200
15: set: c10[1.e-4]
16: f(x) = x**(1.5)*exp(-x/c10)
17: <source> = 1
18: s-type = 1
19: proj = photon
20: z0 = 1
21: z1 = 2
22: r0 = 5
23: dir = -1
24: e-type = 5
25: eg1 = 1.e-3
26: eg2 = 5.e-1
27: nm = 200
28: set: c10[1.e-1]
29: set: c20[1.e-1/2.35482]
30: f(x) = exp(-(x-c10)**2/2/c20**2)
31: <source> = 1
32: s-type = 1
33: proj = neutron
34: z0 = 29
35: z1 = 30
36: r0 = 5
37: e-type = 6
38: eg1 = 1.e-2
39: eg2 = 1.e+3
40: nm = -200
41: set: c10[92.469]
42: set: c20[5.644e+10]
43: f(x) = c10/c20*exp(-sqrt(x*(x+1876))/c10)*(x+938)/sqrt(x*(x+1876))
44: dir = data
45: a-type = 5
46: ag1 = 0
47: ag2 = 1
48: nn = 200
49: g(x) = exp(-(x-1)**2/0.3**2)
この例題には、3つの <source> で始まるソースが含まれる。 最初のソースは、円柱で \(z\) が 2 cm から 29 cm で、半径が 5 cm、ただし、r1 = 4 が定義してあるので、半径 4 cm の内側は含まれていない。 中空の円柱ソースである。 次のソースは、やはり円柱で半径 5 cm、 \(z\) が 1 cm から 2 cm までの厚さが 1 cm の薄い円柱である。 最後のソースは、前のと同じ薄い円柱で、 \(z\) 座標が 29 cm から 30 cm までである。 各ソースの <source> に定義される値は、各ソースの相対比である。 ここでは、各ソースの体積比になっている。 従って、このマルチソースでは、定義されるソース領域に均一に粒子が生成される。 この座標分布を [t-product] で output = source, icntl = 6 で計算したものを以下に示す。 このソースは、円柱の表面、厚さ 1 cm の領域を定義している。

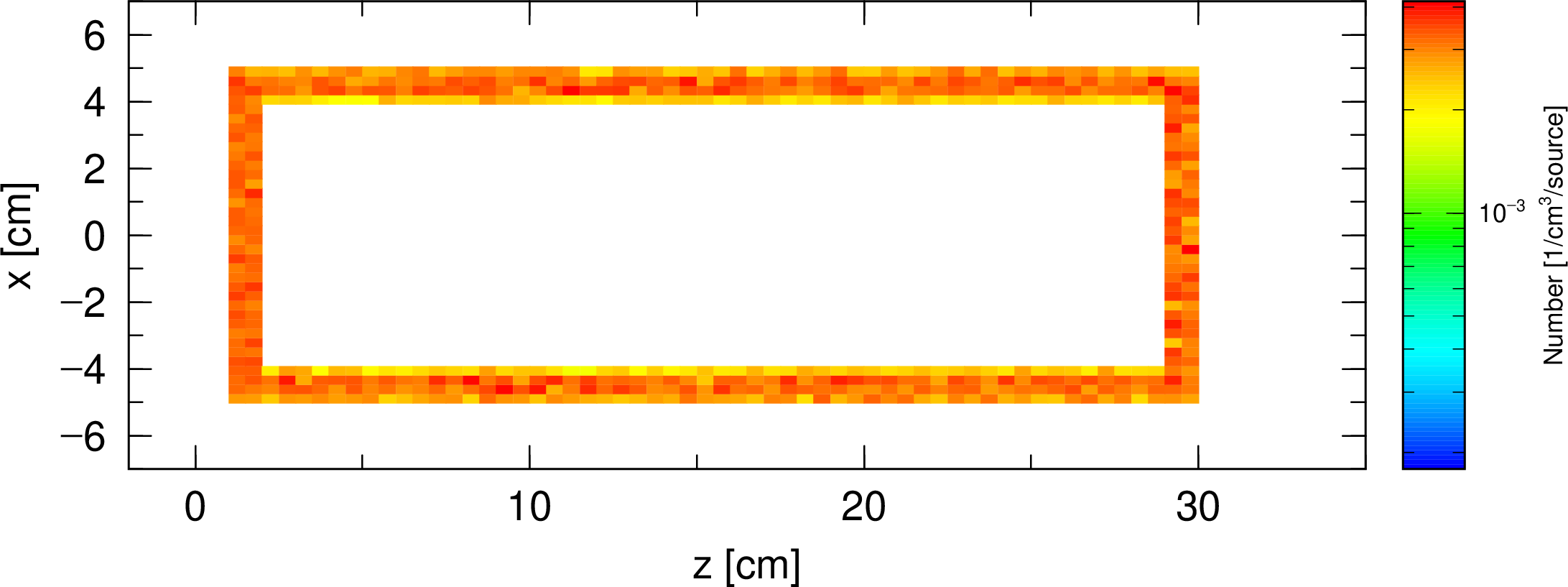

図 5.3.7 マルチソース、空間分布 (1)¶

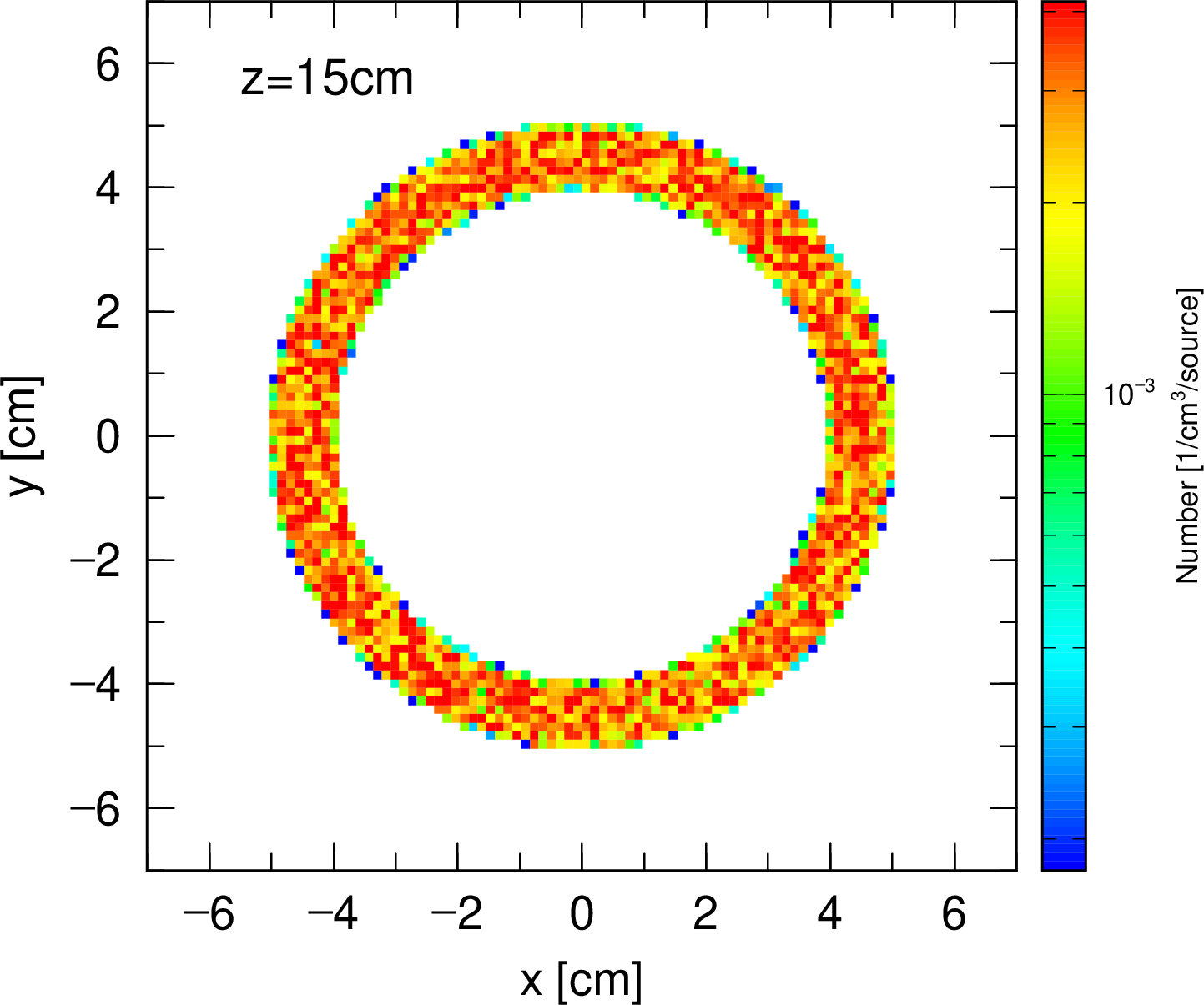

図 5.3.8 マルチソース、空間分布 (2)¶

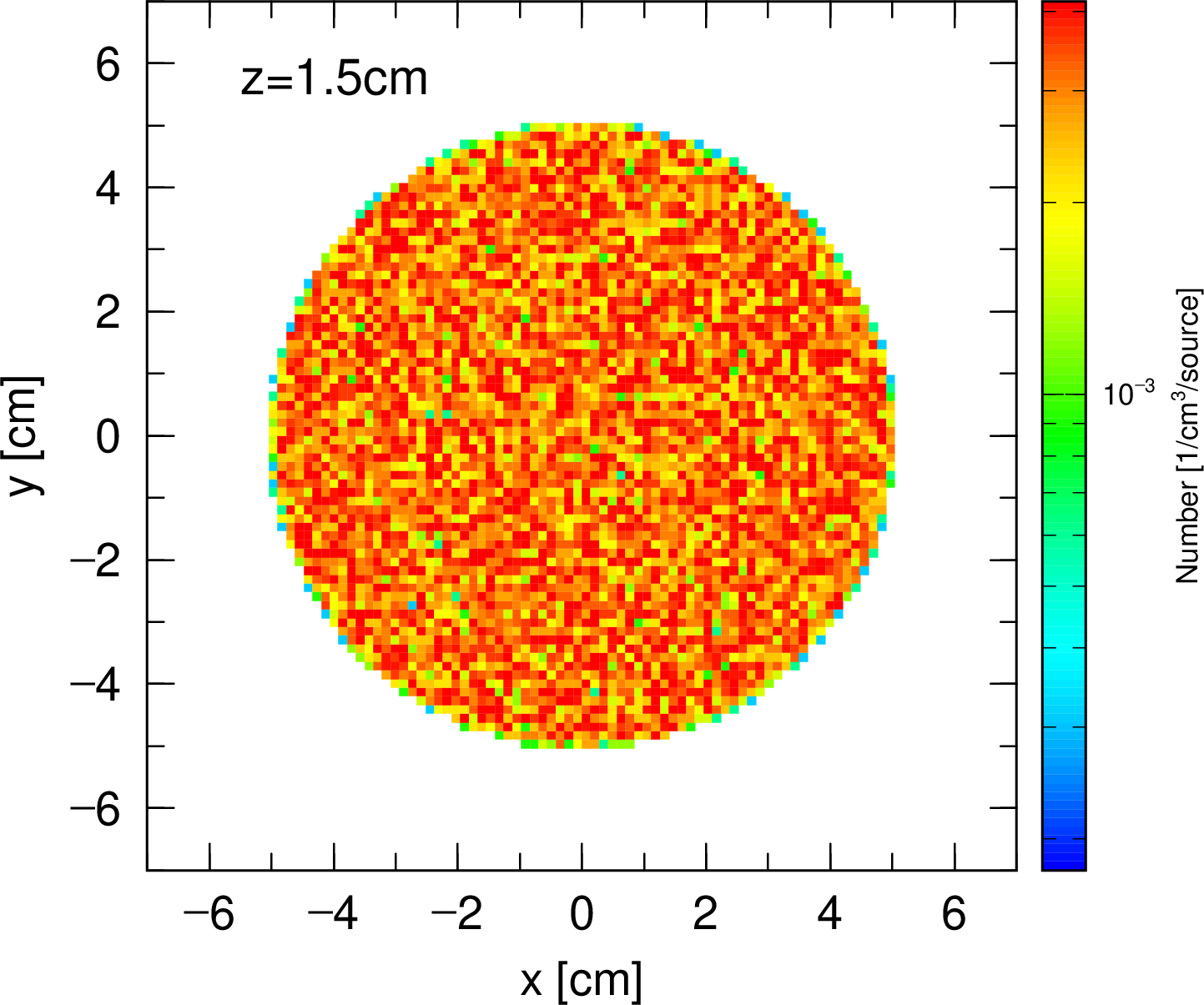

図 5.3.9 マルチソース、空間分布 (3)¶
次に、3つのソースは、ソース粒子が、陽子、光子、そして中性子である。それぞれエネルギー分布が関数で定義してある。 最初のものは、Maxwell分布、次がガウス分布、最後が任意の関数である。最初のMaxwell分布は、e-type=7の
e-type = 7
et0 = 1.e-4
et1 = 1.e-6
et2 = 1.e-3
と同義である。 また、2番目のガウス分布は、e-type=2の
e-type = 2
eg0 = 1.e-1
eg1 = 1.e-1
eg2 = 1.e-4
eg3 = 5.e-1
と同義である。
これらのエネルギー分布を、やはり、[t-product]で output=source, icntl=6 で計算したものを以下に示す。 結果は、粒子ごとにプロットしているので、各ソースごとのエネルギー分布が色別に表されている。

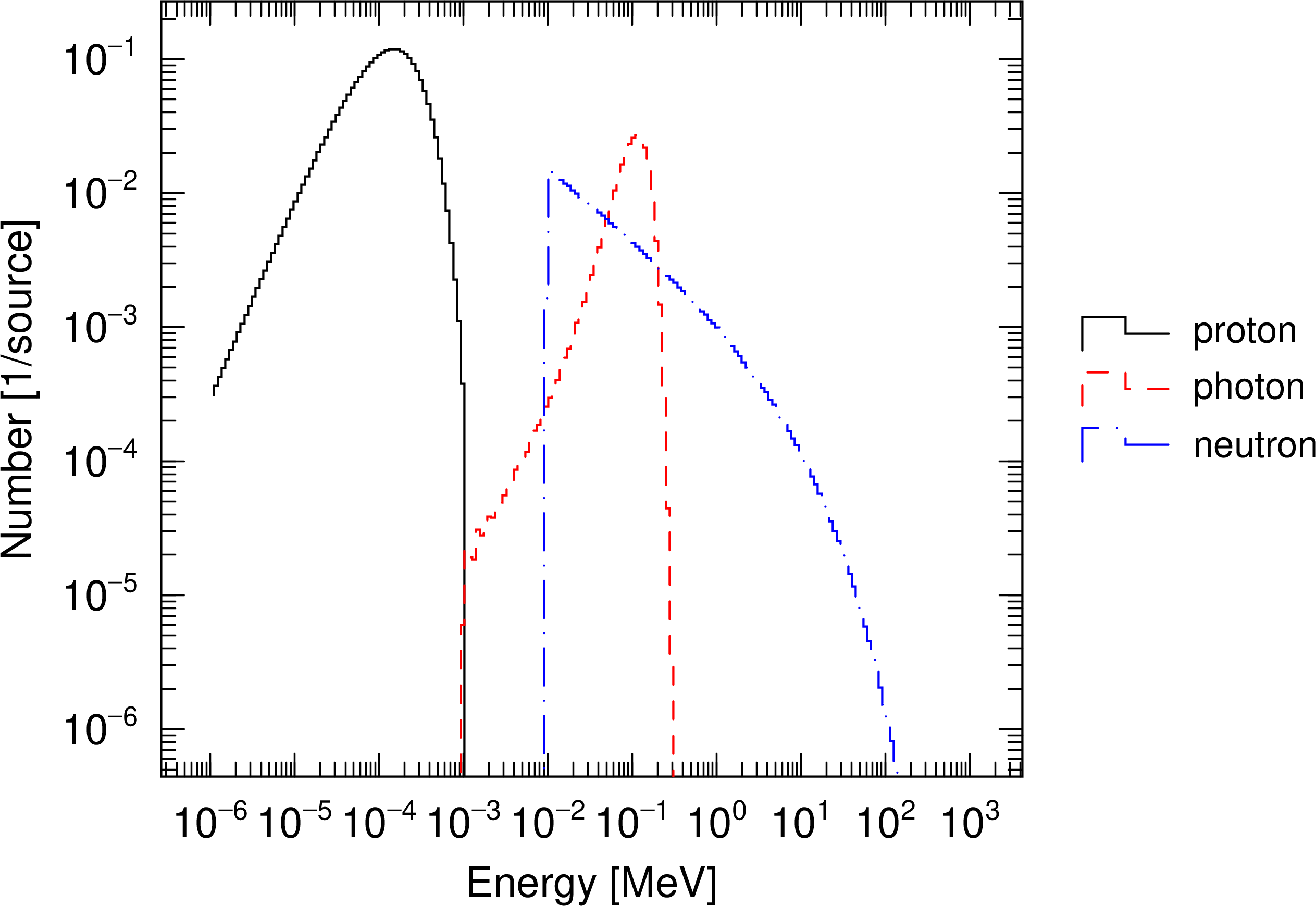

図 5.3.10 マルチソース、エネルギー分布¶
最初のソースは、dir=0, 即ち90度方向、2番目が dir=-1, 180度方向、3番目が dir=data で角度分布を持つ。 ここでは、0度を中心としたガウス分布が関数形で定義されている。この結果は、[t-cross] を用いて次のように表される。

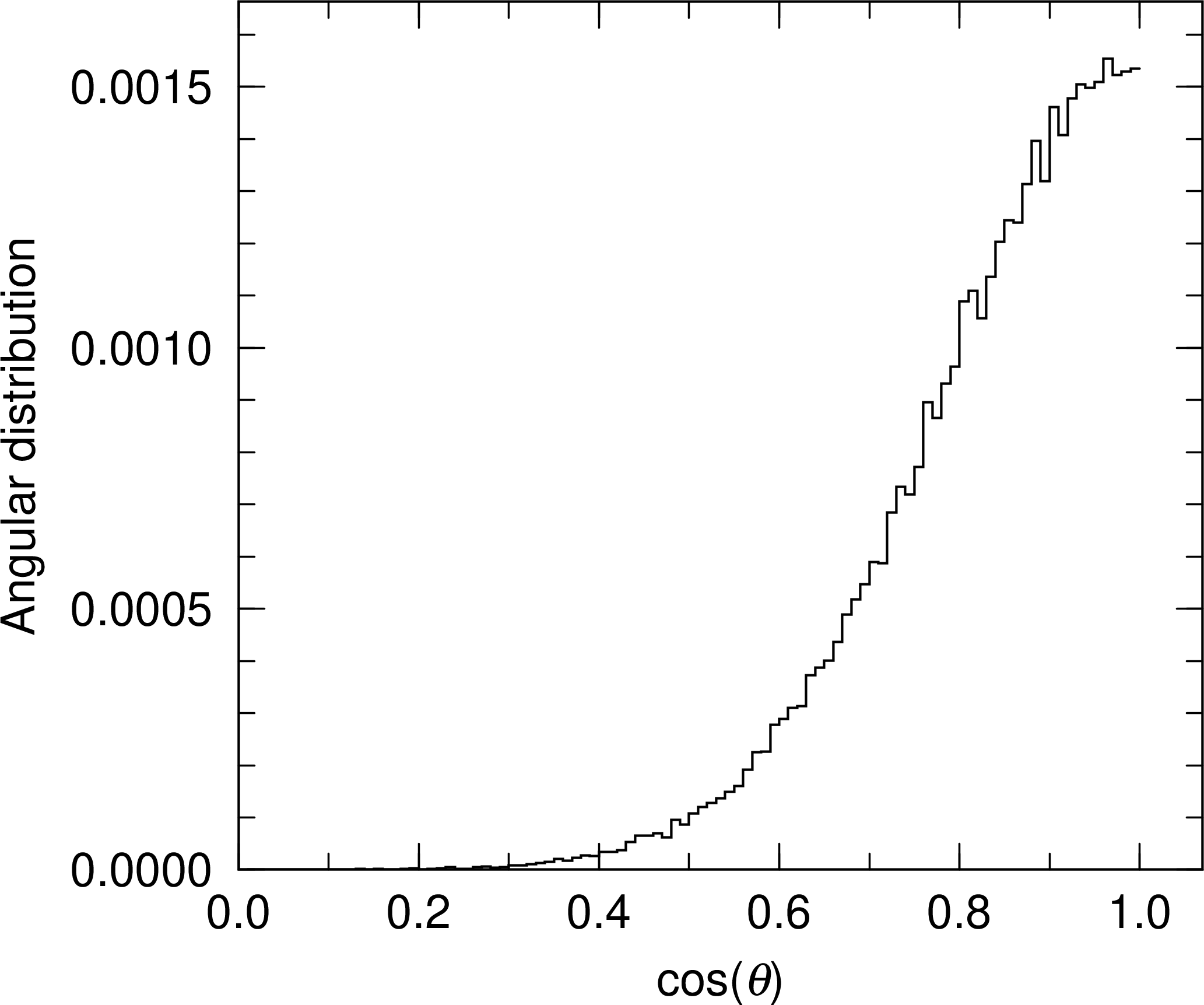

図 5.3.11 マルチソース、角度分布¶
