2.18. P: パラメーターセクション¶

P: で始るパラメーターセクションに、グラフの詳細を定義するパラメーターを記述します。パラメーター名は4文字で引数を伴うことがあります。パラメーター名は、大文字、小文字を区別しません。

以下に、項目別にパラメーターを解説します。

2.18.1. A4用紙配置¶

表 2.42 A4用紙配置パラメーター¶
パラメーター	説明
`LAND`	グラフの配置をA4横置きにします。(default)
`PORT`	グラフの配置をA4縦置きにします。 ( `IROT` も同じです。)
`SLND`	グラフの配置をA4横置きのLANDを半分に縮小して、 A4縦置きの下半分に配置します。LaTeX等に取り込む時、回転できないときに便利です。

以下にA4用紙のそれぞれの配置図を示します。一番外枠がA4用紙です。

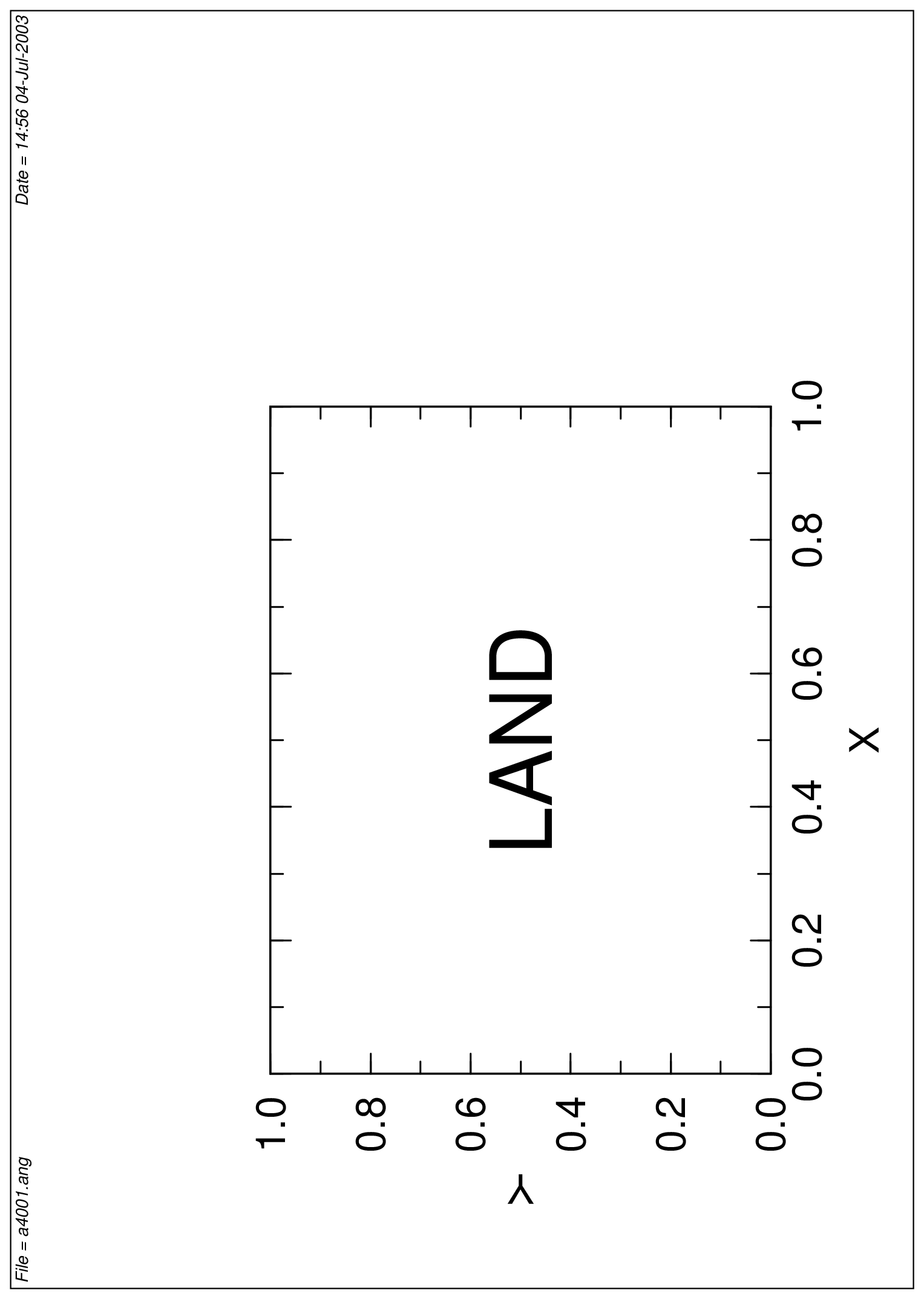

../_images/a4001.png — 図 2.35 `LAND` 配置¶

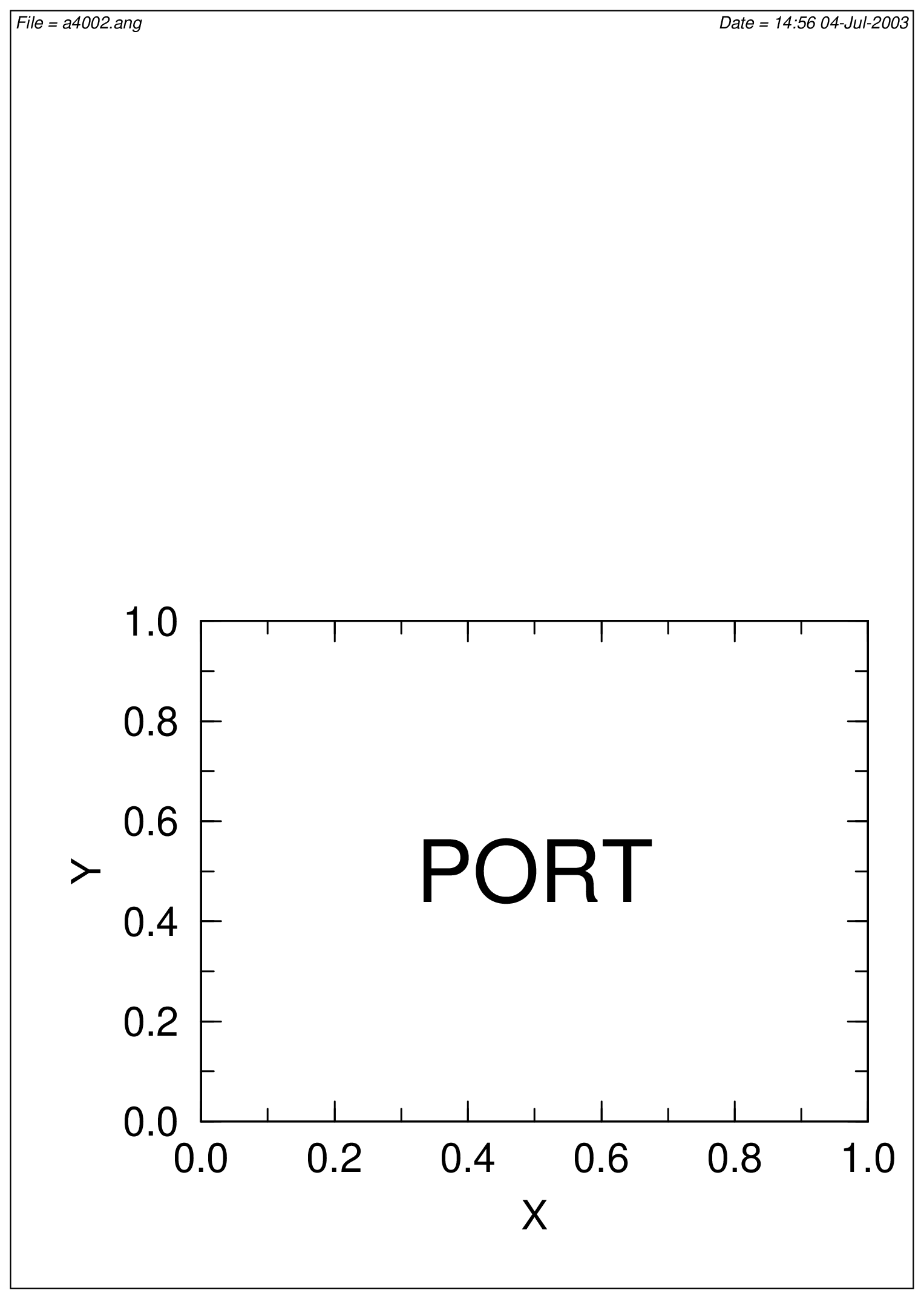

../_images/a4002.png — 図 2.36 `PORT` 配置¶

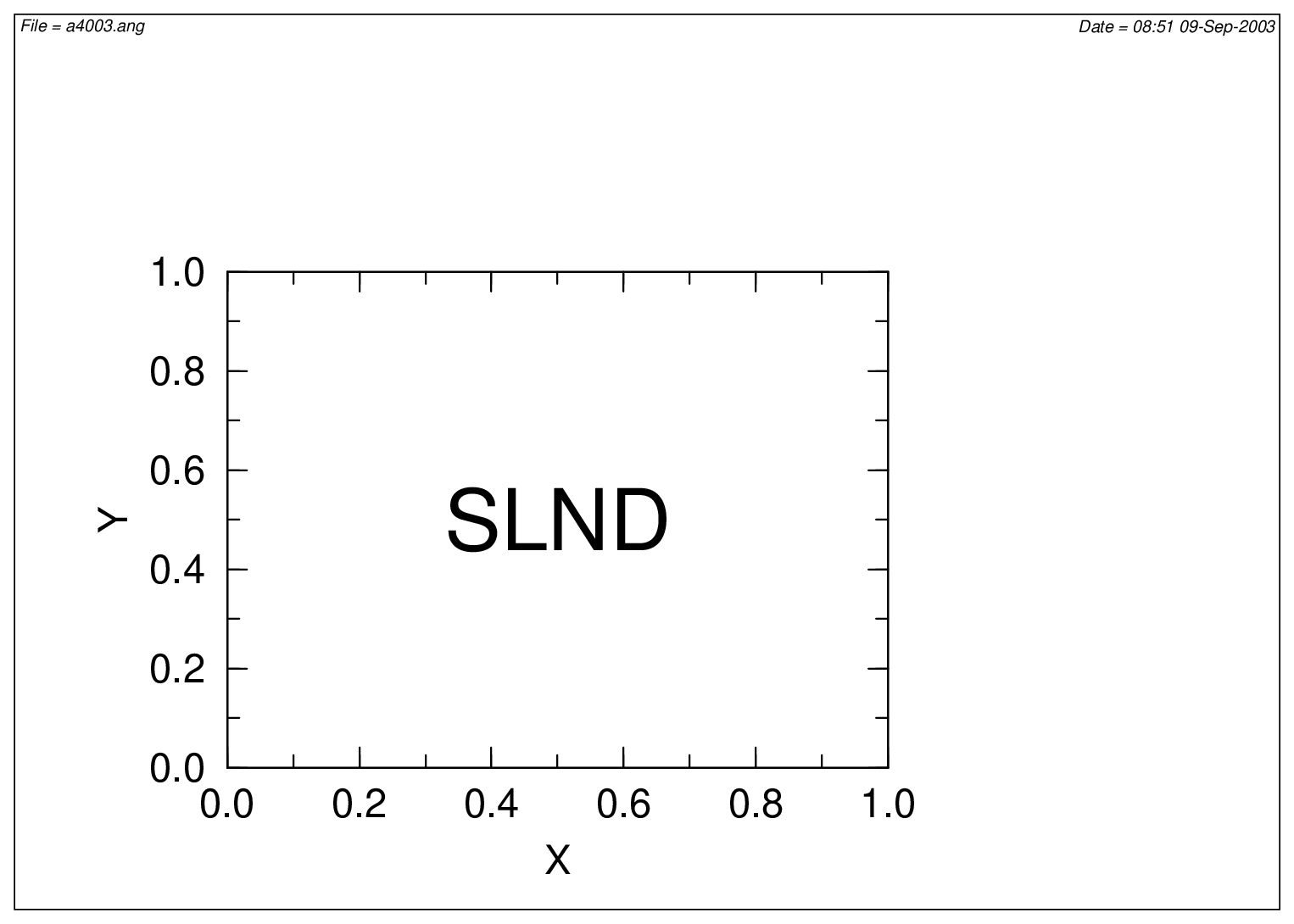

../_images/a4003.png — 図 2.37 `SLND` 配置¶

2.18.2. 用紙選択¶

用紙の大きさのデフォルトはA4ですが、次のパラメータにより、用紙の種類を選択することができます。

表 2.43 用紙選択パラメーター¶
パラメーター	説明
`A4PP`	用紙のサイズをA4にします。(default)
`A4US`	用紙のサイズをUSレターにします。
`A3PP`	用紙のサイズをA3にします。
`A5PP`	用紙のサイズをA5にします。
`B3PP`	用紙のサイズをB3にします。
`B4PP`	用紙のサイズをB4にします。
`B5PP`	用紙のサイズをB5にします。

2.18.3. フレームとメッセージ¶

表 2.44 フレームパラメーター¶
パラメーター	説明
`FRAM`	用紙の外枠を描きます。(default)
`NOFR`	用紙の外枠を描きません。
`CLFR(` \(c\) `)`	フレームの色を \(c\) [1] とします。(D=e)
`MSSG`	用紙の外枠のメッセージを描きます。(default)
`NOMS`	用紙の外枠のメッセージを描きません。
`CLMS(` \(c\) `)`	全てのメッセージの色を \(c\) とします。(D=e)

2.18.4. グラフタイトル¶

表 2.45 グラフタイトルパラメーター¶
パラメーター	説明
`TITL`	グラフタイトルを表示します。(default)
`NOTL`	グラフタイトルを表示しません。
`TLXP(` \(x\) `)`	グラフタイトルの位置をX軸の長さを1として \(x\) とします。(D=0.5) X軸方向にだけ動かせます。
`CLTL(` \(c\) `)`	グラフタイトルの色を \(c\) [2] とします。(D=e)

2.18.5. グラフの位置¶

表 2.46 グラフの位置パラメーター¶
パラメーター	説明
`XORG(` \(x\) `)` `YORG(` \(y\) `)`	座標軸の原点の位置を定義します。\((0,0)\) がデフォルトで、その位置は、用紙枠の左端と下端から、`LAND` の場合、 \((4.5cm, 3.0cm)\)、`PORT` の場合、 \((4.0cm, 3.5cm)\) の位置です。マルチグラフの場合で、2番以降のグラフは、ひとつ前のグラフの原点の位置です。 \((x,y)\) の単位はX軸、Y軸の長さを1として、デフォルトの位置から \((x,y)\) だけ移動します。マルチグラフの場合で、2番以降のグラフは、ひとつ前のグラフの X軸、Y軸の長さを単位とします。
`ANGL(` \(a\) `)`	原点を中心にグラフ全体を反時計回りに \(a\) 度回転させます。

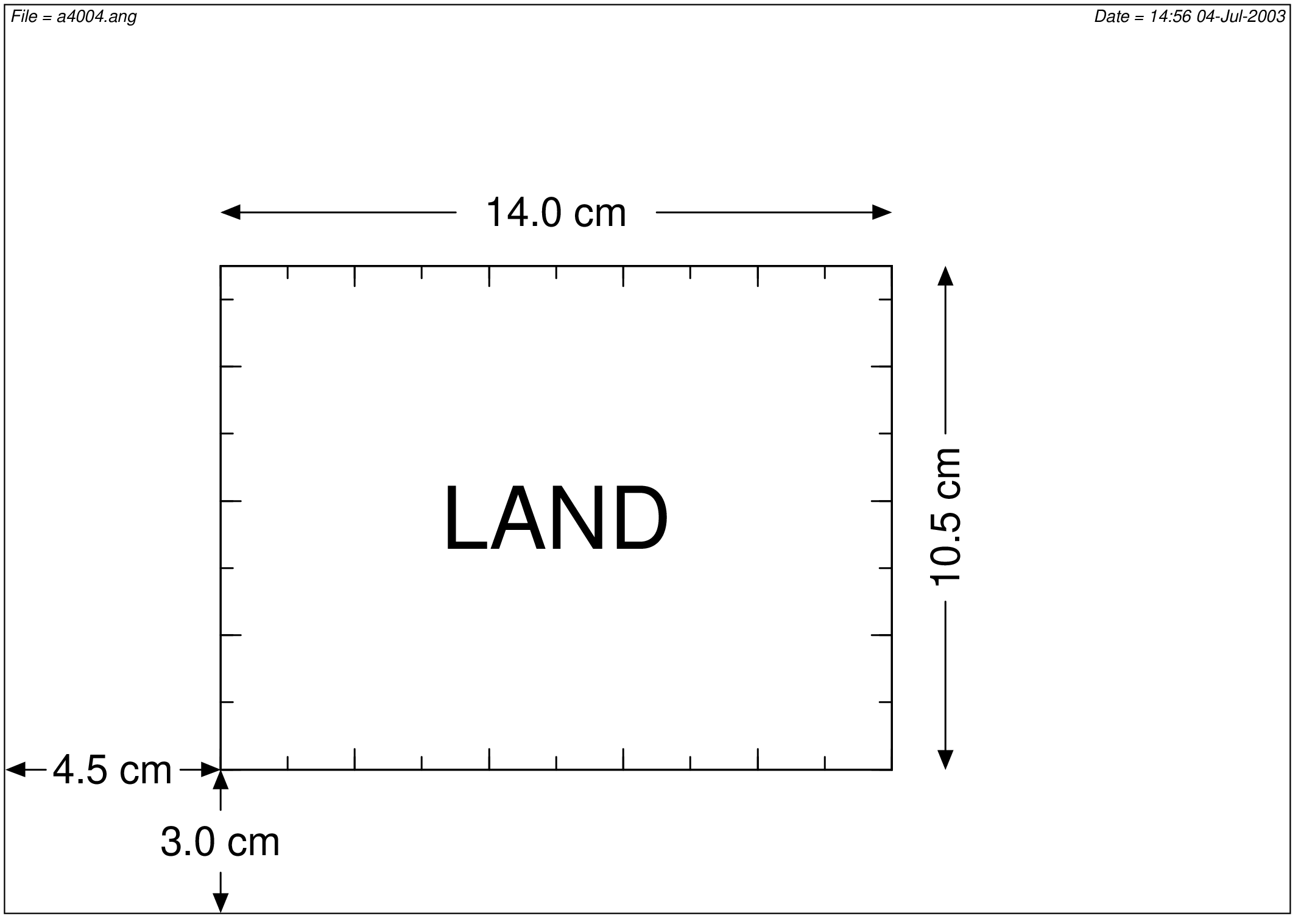

../_images/a4004.png — 図 2.38 `LAND` 配置位置¶

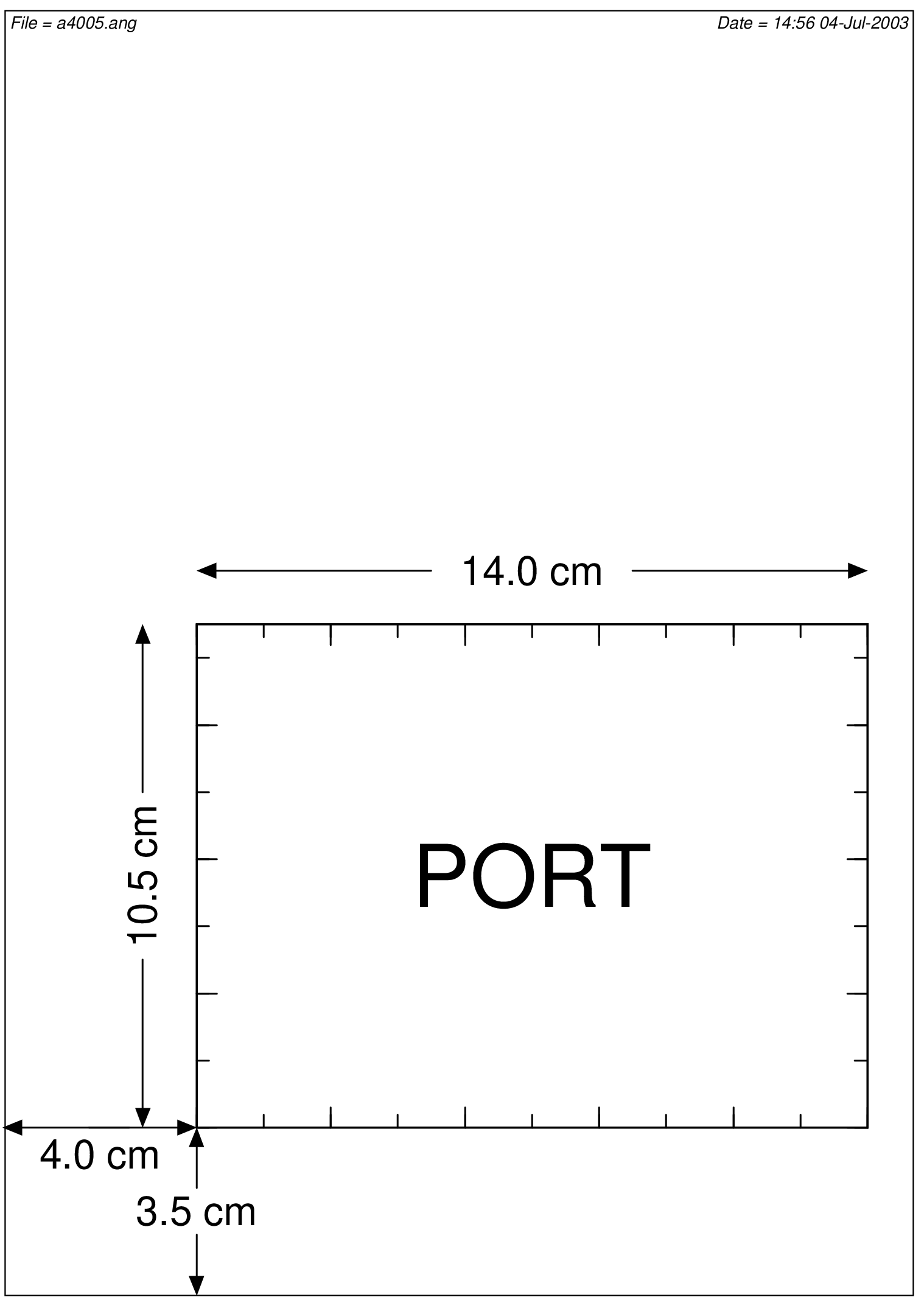

../_images/a4005.png — 図 2.39 `PORT` 配置位置¶

2.18.6. スケール¶

表 2.47 スケールパラメーター¶
パラメーター	説明
`SCAL(` \(s\) `)`	グラフ全体の大きさをスケールします。\(s = 1.0\) がデフォルトで、デフォルトに対する比で指定します。原点の位置も含めてすべてスケールします。
`XFAC(` \(x\) `)`	X 軸の長さを指定します。\(x = 1.0\) がデフォルトで 14 cm。デフォルトに対する比で指定します。
`FORM(` \(f\) `)`	Y 軸の長さと X 軸の長さの比を指定します。デフォルトは \(f = Y/X = 0.75\) です。これを変えても原点の位置、X 軸の長さは変化しません。つまり、Y 軸の長さだけが変化します。
`AFAC(` \(a\) `)`	座標軸の目盛り、太さ、数字、テキスト、グラフのタイトルの大きさをスケールします。\(a = 1.0\) がデフォルトで、デフォルトに対する比で指定します。なお、コメント、矢印コメント、凡例、グラフの線の太さなどはスケールされません。

次頁から、これらのパラメーターの変化により、デフォルトの出力がどのように変化するかを、それぞれのパラメーター毎に示します。グラフの大小とともにテキストが変化するもの、しないものがありますので、それらを組み合わせてお望みのグラフを描いてください。

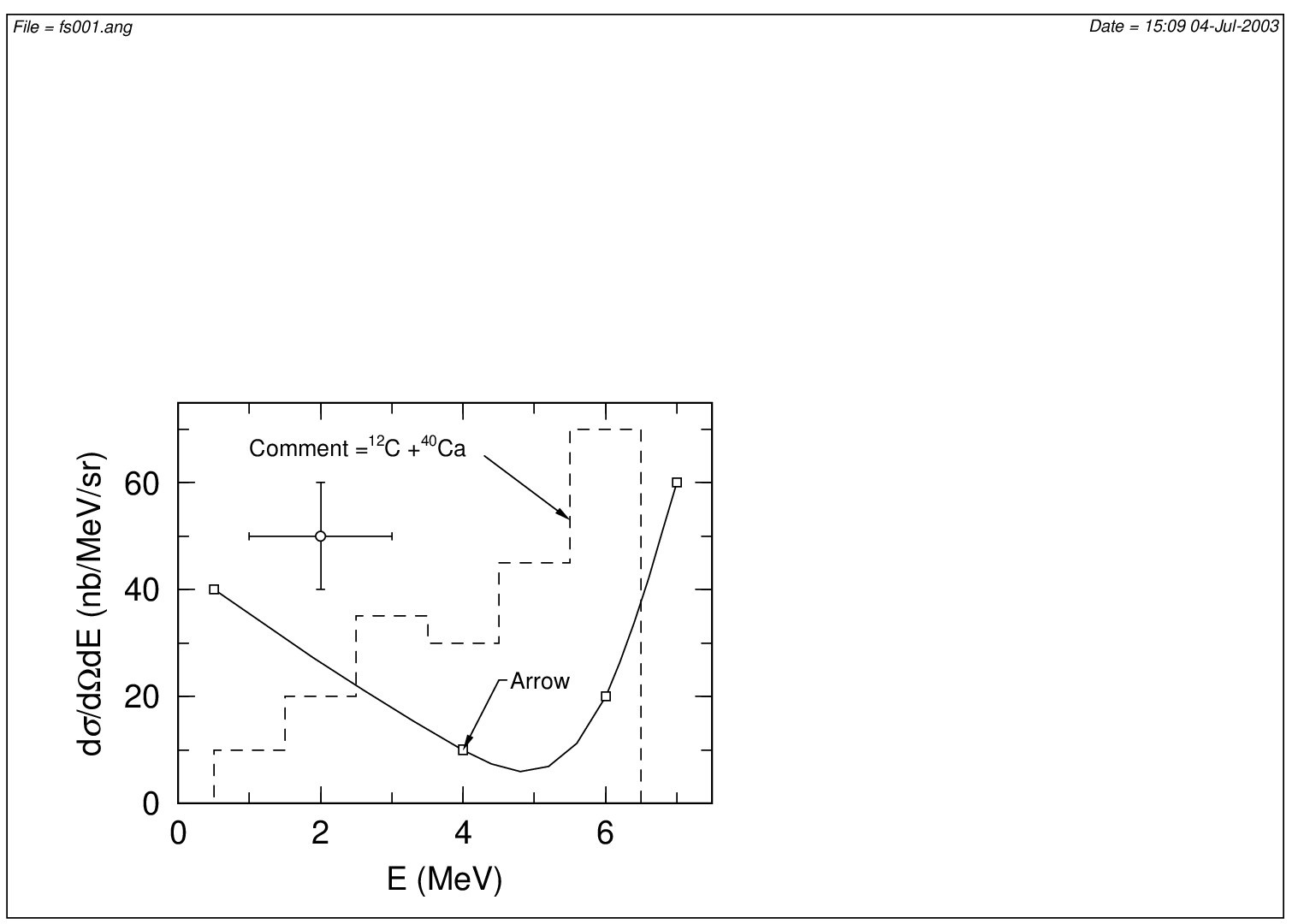

../_images/fs001.png — 図 2.40 `SCAL(0.8)`¶

../_images/fs002.png — 図 2.41 `SCAL(1.0)`¶

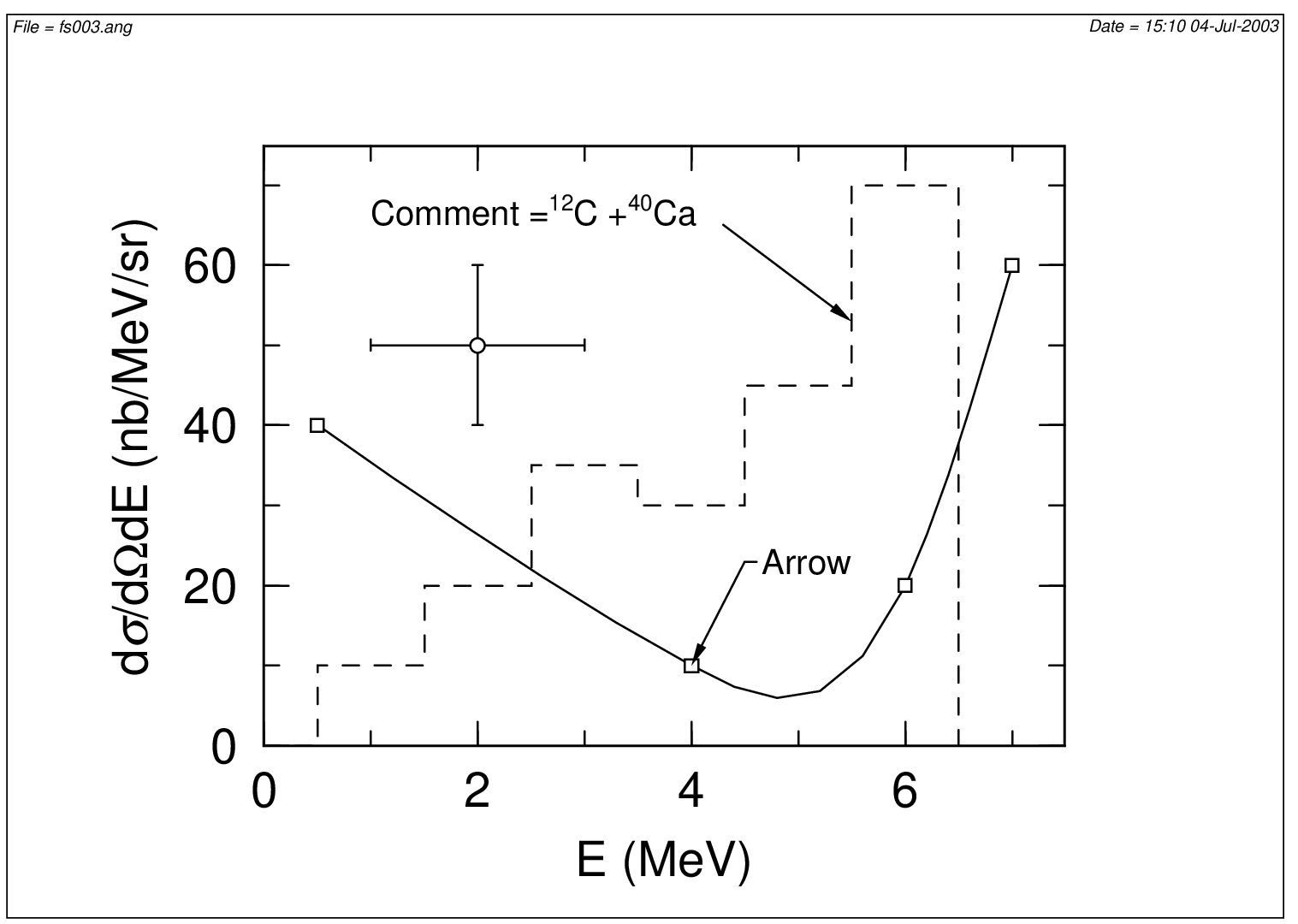

../_images/fs003.png — 図 2.42 `SCAL(1.2)`¶

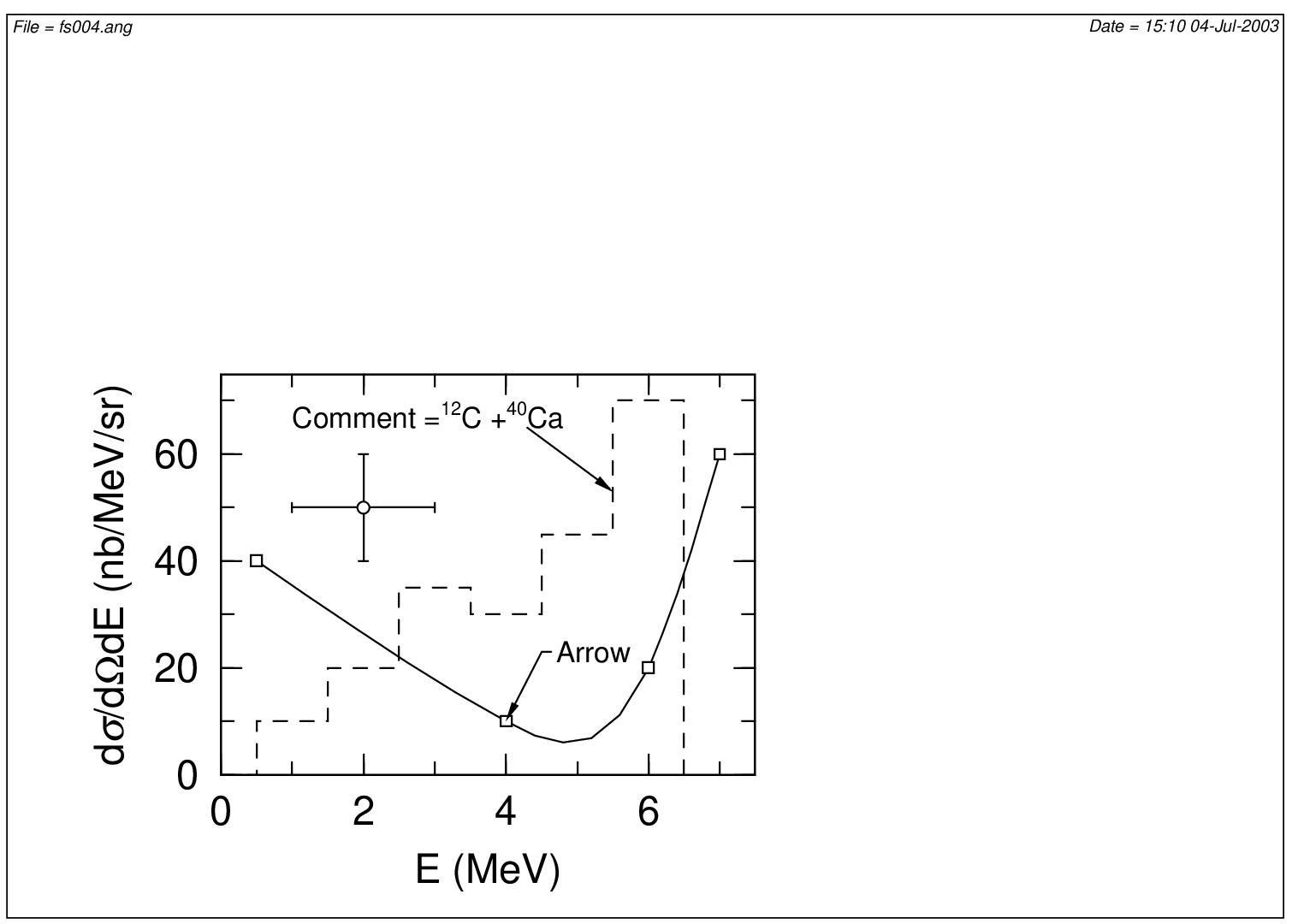

../_images/fs004.png — 図 2.43 `XFAC(0.8)`¶

../_images/fs005.png — 図 2.44 `XFAC(1.0)`¶

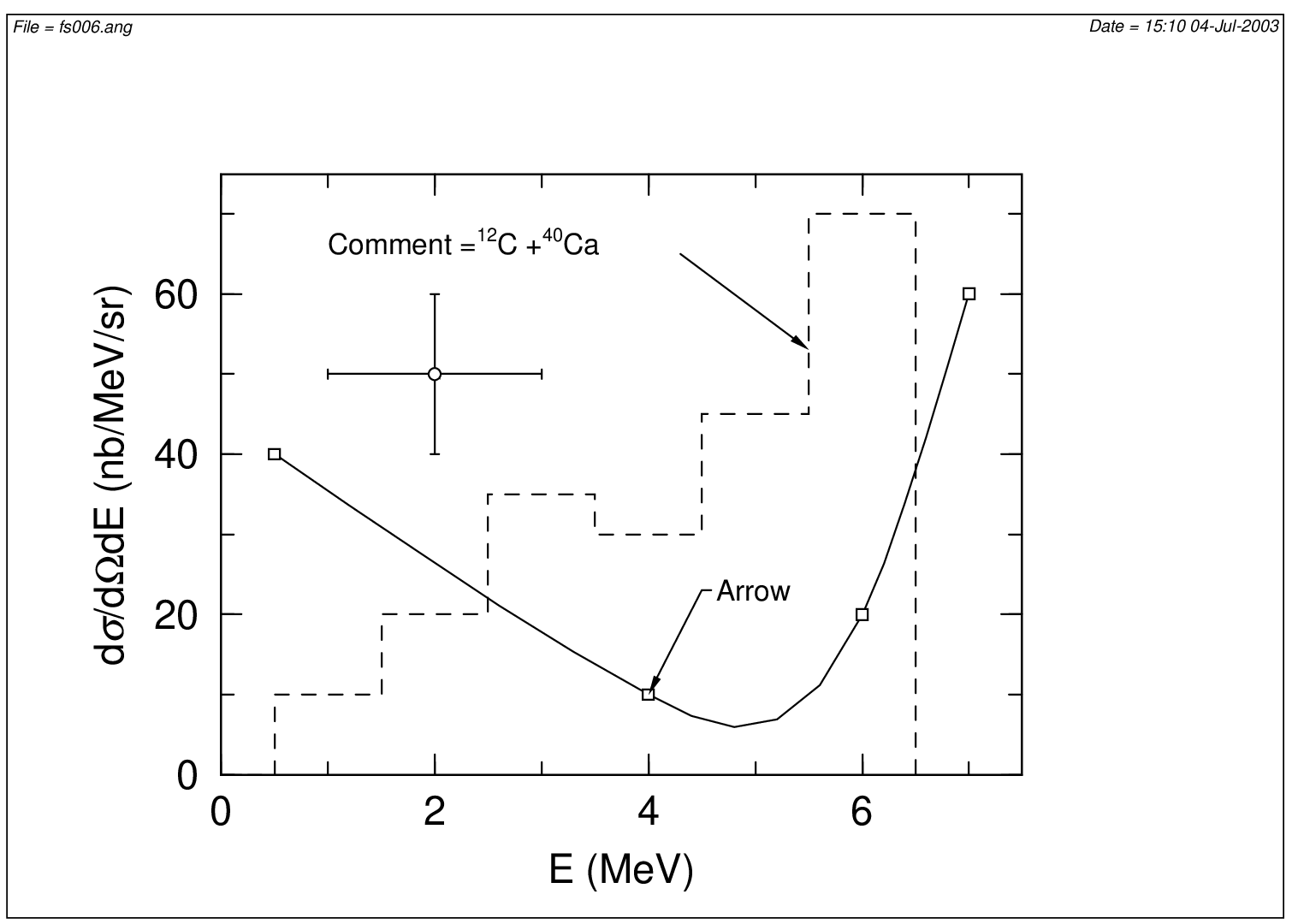

../_images/fs006.png — 図 2.45 `XFAC(1.2)`¶

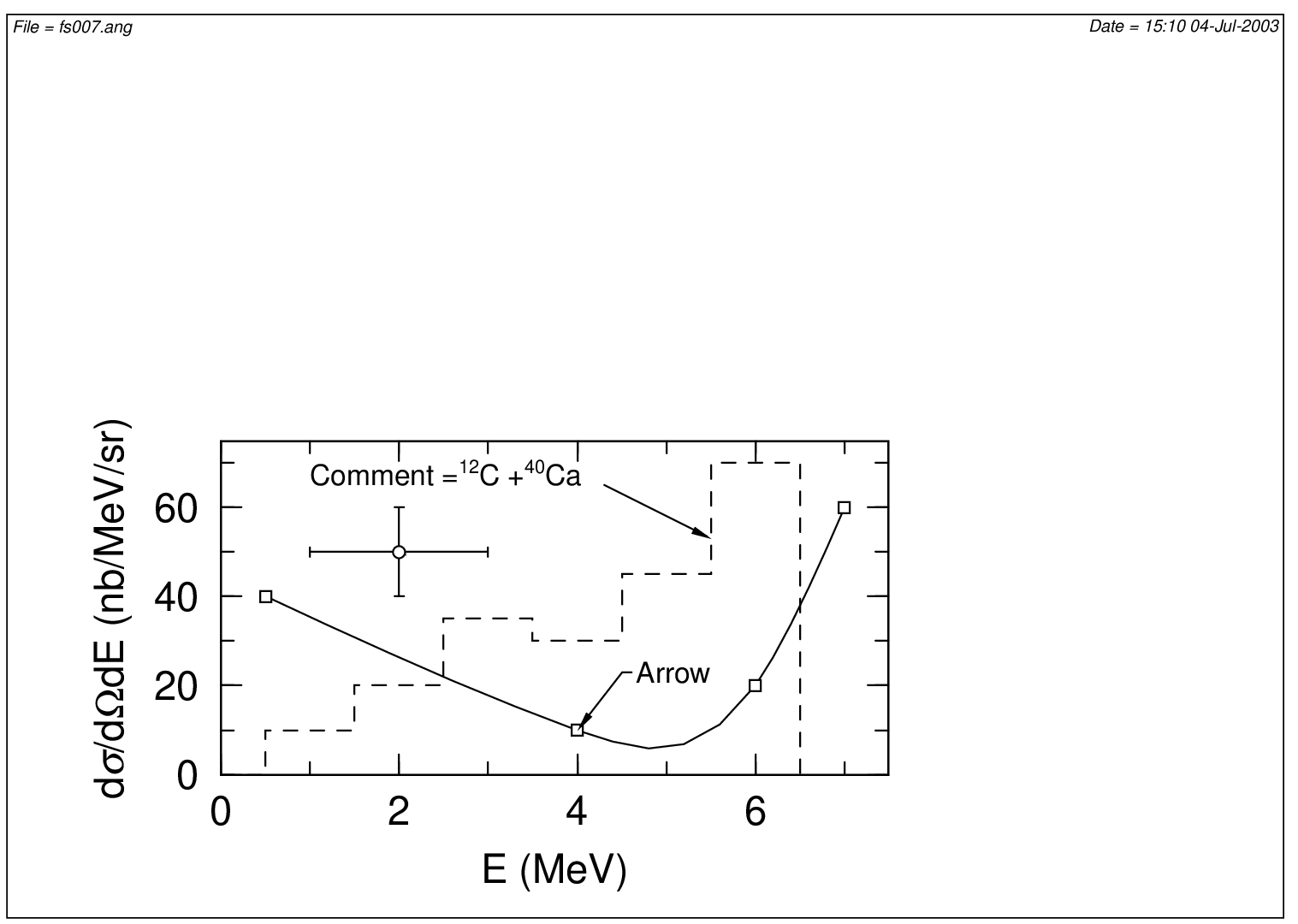

../_images/fs007.png — 図 2.46 `FORM(0.5)`¶

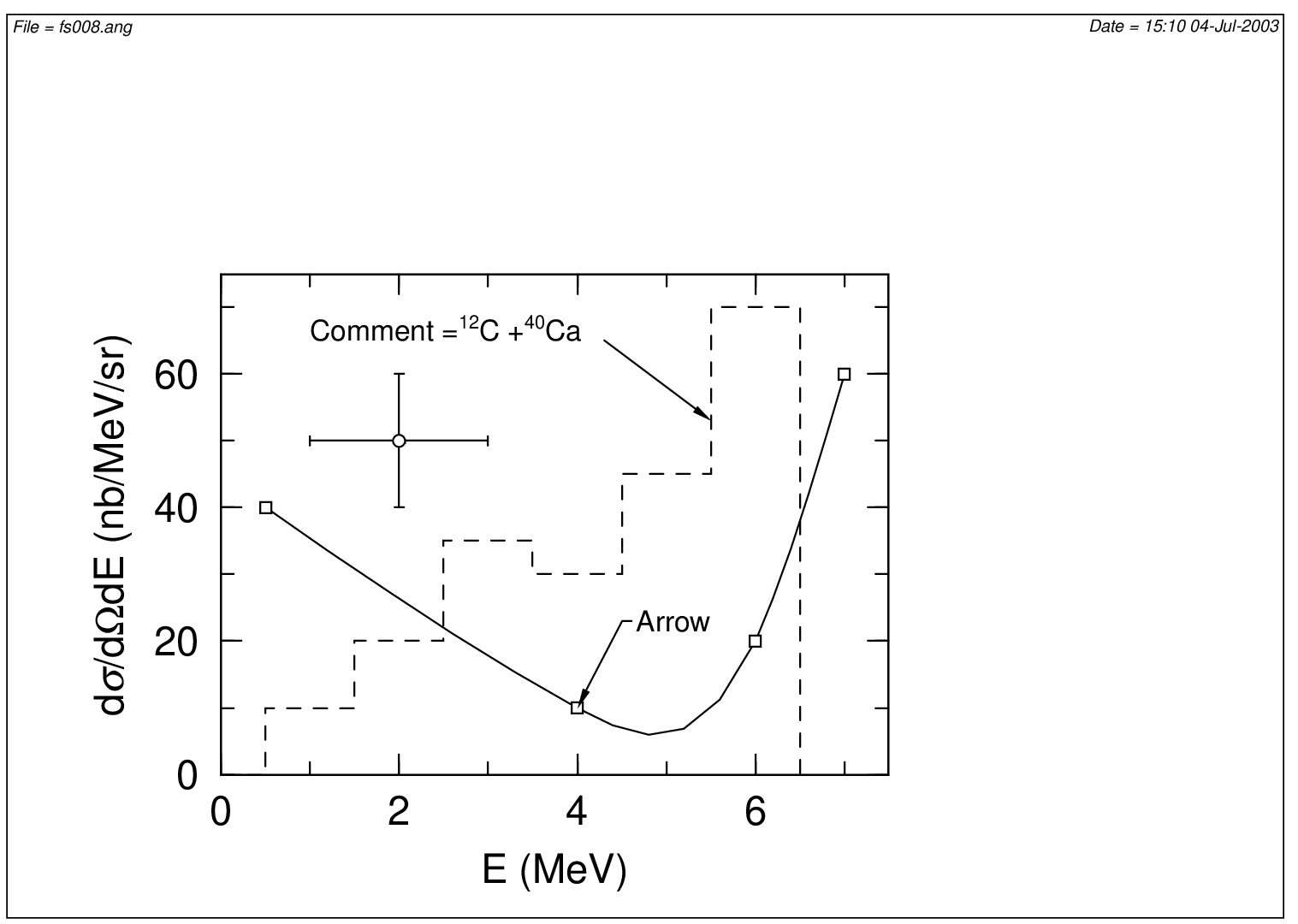

../_images/fs008.png — 図 2.47 `FORM(0.75)`¶

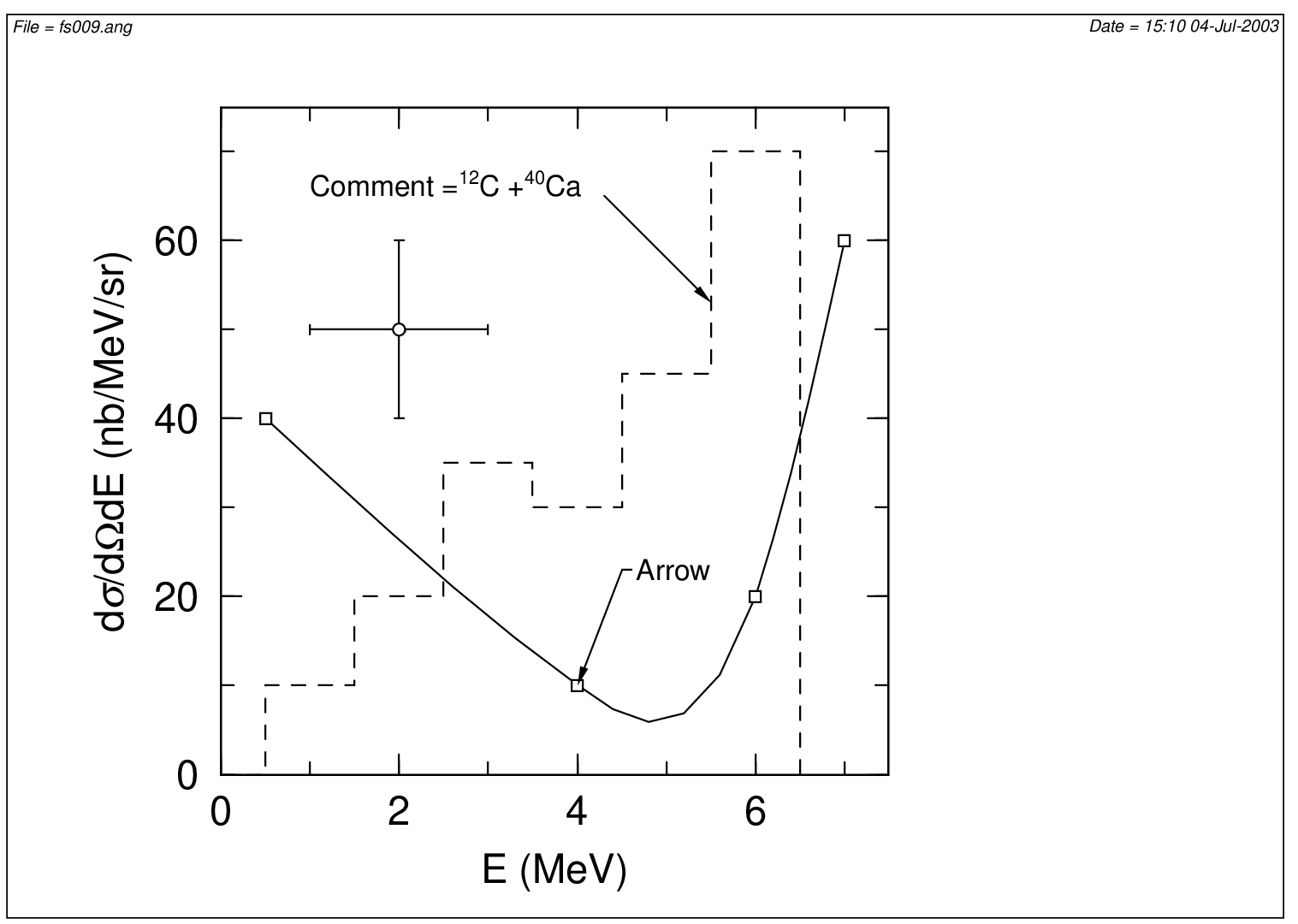

../_images/fs009.png — 図 2.48 `FORM(1.0)`¶

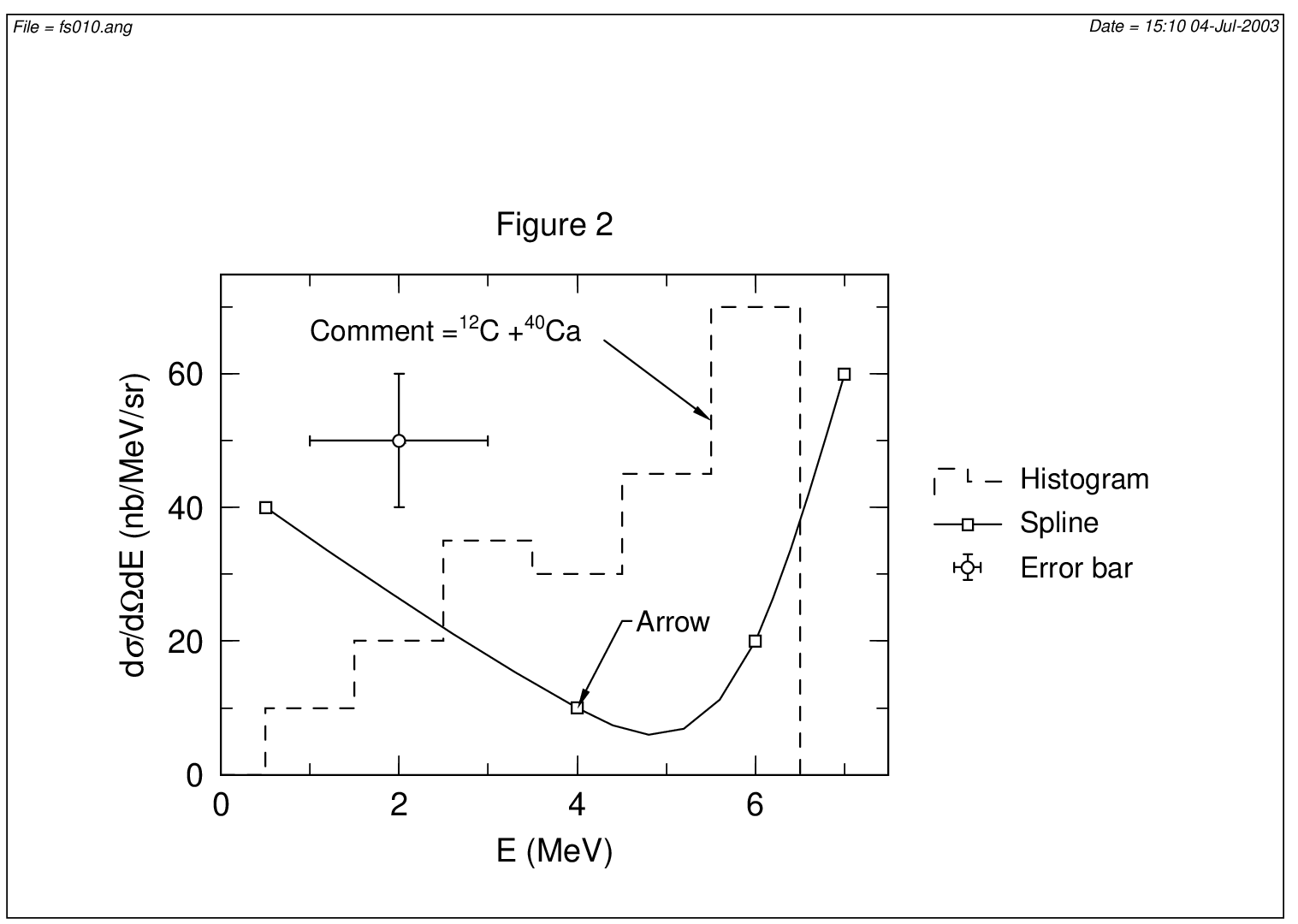

../_images/fs010.png — 図 2.49 `AFAC(0.8)`¶

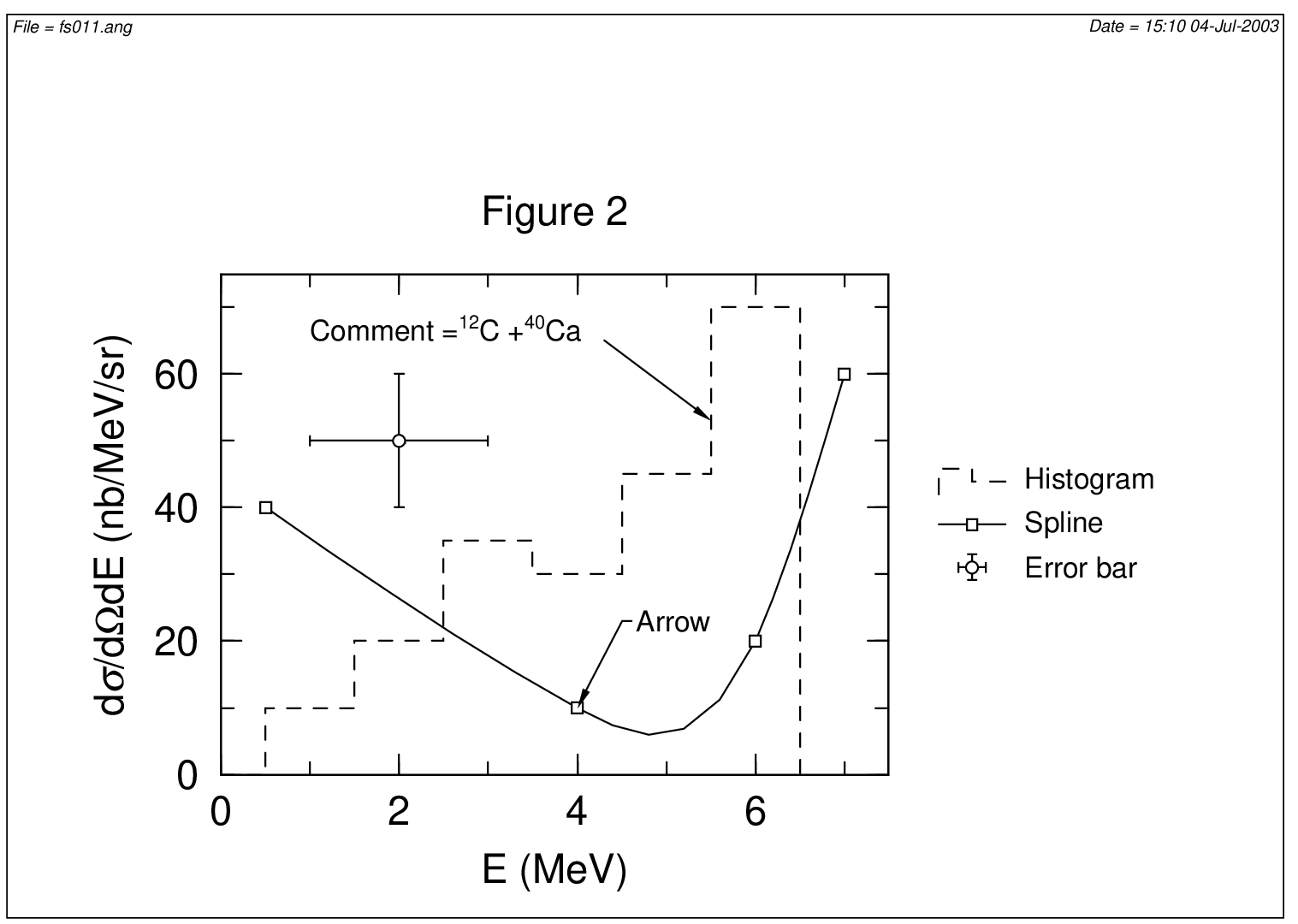

../_images/fs011.png — 図 2.50 `AFAC(1.0)`¶

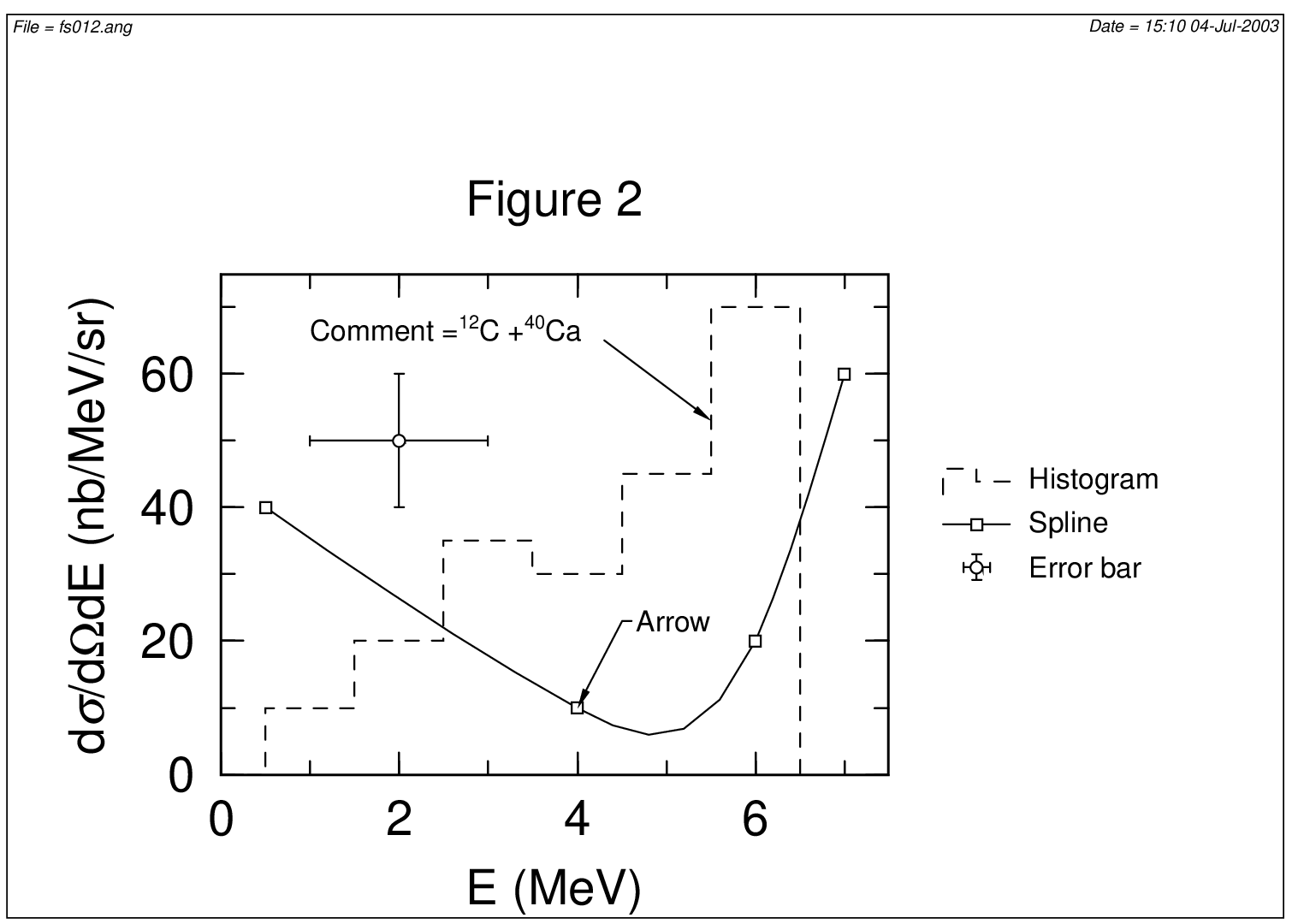

../_images/fs012.png — 図 2.51 `AFAC(1.2)`¶

2.18.7. XY軸表示¶

表 2.48 XY軸表示パラメーター¶
パラメーター	説明
`AFRM`	X、Y軸の軸ラインを表示します。(default)
`NOAF`	X、Y軸の軸ラインを表示しません。
`XLIN, YLIN`	X、Y軸をリニア表示とします。(default)
`XLOG, YLOG`	X、Y軸を対数表示とします。
`xdec`	横軸数値を10進数表記。
`xexp`	横軸数値を指数表記。
`ydec`	縦軸数値を10進数表記。
`yexp`	縦軸数値を指数表記。

2.18.8. XY軸タイトル¶

表 2.49 XY軸タイトルパラメーター¶
パラメーター	説明
`ATXS(` \(a\) `)`	軸タイトルの大きさを \(a\) 倍します (D=1)
`XTXP(` \(x\) `)`	X軸タイトルの位置を軸の長さを1として \(x\) とします。(D=0.5)
`YTXP(` \(y\) `)`	Y軸タイトルの位置を軸の長さを1として \(y\) とします。(D=0.5)
`NOXT`	X軸タイトルを表示しません。
`NOYT`	Y軸タイトルを表示しません。
`CLTX(` \(c\) `)`	XY軸タイトルの色を \(c\) [3] とします。(D=e)
`XTXT(` \(ix\) `)`	X軸タイトルの表示オプション \(ix=-1\): 上側に表示します \(ix=0\): 表示しません \(ix=1\): 下側に表示します (default) \(ix=2\): 両側に表示します
`YTXT(` \(iy\) `)`	Y軸タイトルの表示オプション \(iy=-1\): 右側に表示します \(iy=0\): 表示しません \(iy=1\): 左側に表示します (default) \(iy=2\): 両側に表示します

2.18.9. XY軸目盛り¶

表 2.50 XY軸目盛りパラメーター¶
パラメーター	説明
`XTIC(` \(ix\) `)`	X軸目盛りの表示オプション \(ix=-1\): 上側に表示します \(ix=0\): 表示しません \(ix=1\): 下側に表示します \(ix=2\): 両側に表示します (default)
`YTIC(` \(iy\) `)`	Y軸目盛りの表示オプション \(iy=-1\): 右側に表示します \(iy=0\): 表示しません \(iy=1\): 左側に表示します \(iy=2\): 両側に表示します (default)
`ITIC(` \(i\) `)`	XY軸目盛りの向きのオプション \(i=-1\): 外側に表示します \(i=0\): 表示しません \(i=1\): 内側に表示します (default)
`XDTC(` \(i\) `)` `YDTC(` \(i\) `)`	XY軸目盛り間隔のオプション \(i=-1\): 間隔を狭めます \(i=0\): デフォルト \(i=1\): 間隔を広げます
`XLTD(` \(x\) `)` `YLTD(` \(y\) `)`	長い軸目盛り間の距離を \(x\), \(y\) で明示的に指定します。
`XSTD(` \(x\) `)` `YSTD(` \(y\) `)`	短い軸目盛り間の距離を \(x\), \(y\) で明示的に指定します。
`XLTV(` \(x\) `)` `YLTV(` \(y\) `)`	長い軸目盛りのある一点の座標を \(x\), \(y\) で明示的に指定します。
`XSTV(` \(x\) `)` `YSTV(` \(y\) `)`	短い軸目盛りのある一点の座標を \(x\), \(y\) で明示的に指定します。
`CLAX(` \(c\) `)`	グラフフレームと目盛りの色を \(c\) [4] とします。(D=e)

注意

ANGEL ver.3 より、XTIC, YTIC のパラメーターの名前が変更になりました。以前の XTIC, YTIC は、上の XDTC, YDTCとなり、新しく上の機能が XTIC, YTIC として加わりました。各自変更して下さい。

2.18.10. XY軸目盛り数字¶

XY軸目盛り数字は、XY軸の長い軸目盛りの場所に表示されます。

表 2.51 XY軸目盛り数字パラメーター¶
パラメーター	説明
`NOXN`	X軸目盛り数字を表示しません。
`NOYN`	Y軸目盛り数字を表示しません。
`XNUM(` \(ix\) `)`	X軸目盛り数字の表示オプション \(ix=-1\): 上側に表示します \(ix=0\): 表示しません \(ix=1\): 下側に表示します (default) \(ix=2\): 両側に表示します
`YNUM(` \(iy\) `)`	Y軸目盛り数字の表示オプション \(iy=-1\): 右側に表示します \(iy=0\): 表示しません \(iy=1\): 左側に表示します (default) \(iy=2\): 両側に表示します
`XTDC(` \(ix\) `)` `YTDC(` \(iy\) `)`	目盛り数字の小数の桁数 \(ix\), \(iy\) を明示的に指定します。
`CLNM(` \(c\) `)`	XY軸目盛り数字の色を \(c\) [5] とします。(D=e)

2.18.11. XY軸関係のマクロパラメーター¶

XY軸関係のパラメーターを幾つかまとめて指定するマクロパラメーターが準備されています。

表 2.52 XY軸関係マクロパラメーター¶
パラメーター	説明
`NOTC`	XY軸目盛り、目盛り数字を表示しません。
`NOTN`	XY軸目盛り、目盛り数字、タイトルを表示しません。
`NOTF`	XY軸目盛り、目盛り数字、タイトル、軸ラインを表示しません。

ここで、NOTC は、既存のパラメーターで表すと、 ITIC(0) NOXN NOYN の3個のパラメーター指定と同じです。また、NOTN は、これらに加えて、NOXT NOYT が、更に、NOTF は、これらに加えて、NOAF が加わります。

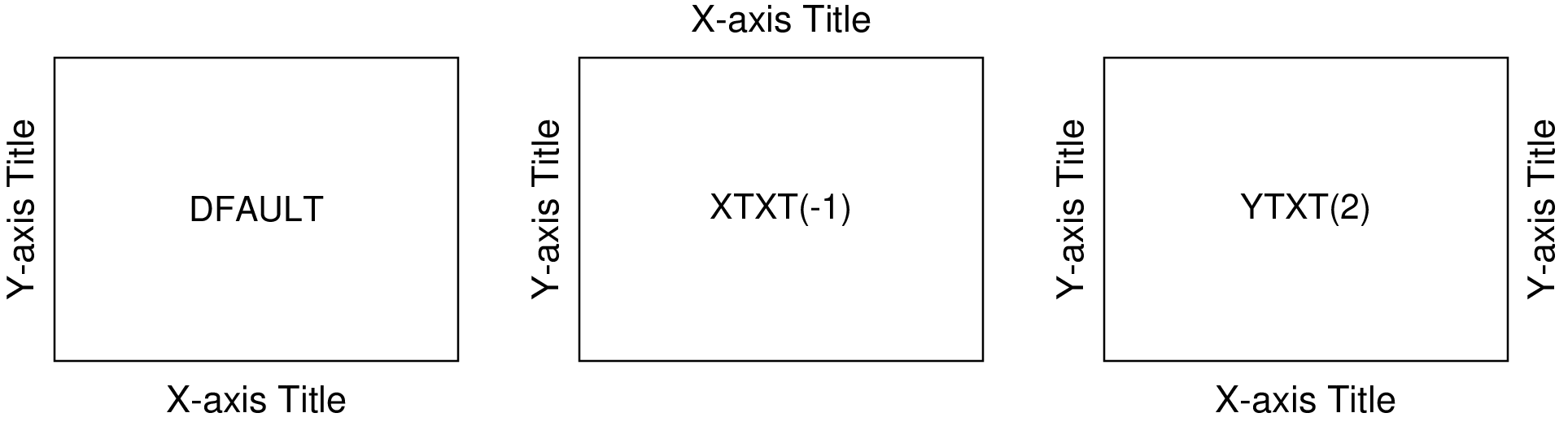

XY軸タイトル、軸目盛り、軸目盛り数字の表示パラメーターについて代表的なところを下に示します。それぞれの項目について他の項目は表示していません。例えば、軸タイトルのところでは、軸目盛り、軸目盛り数字は表示していません。

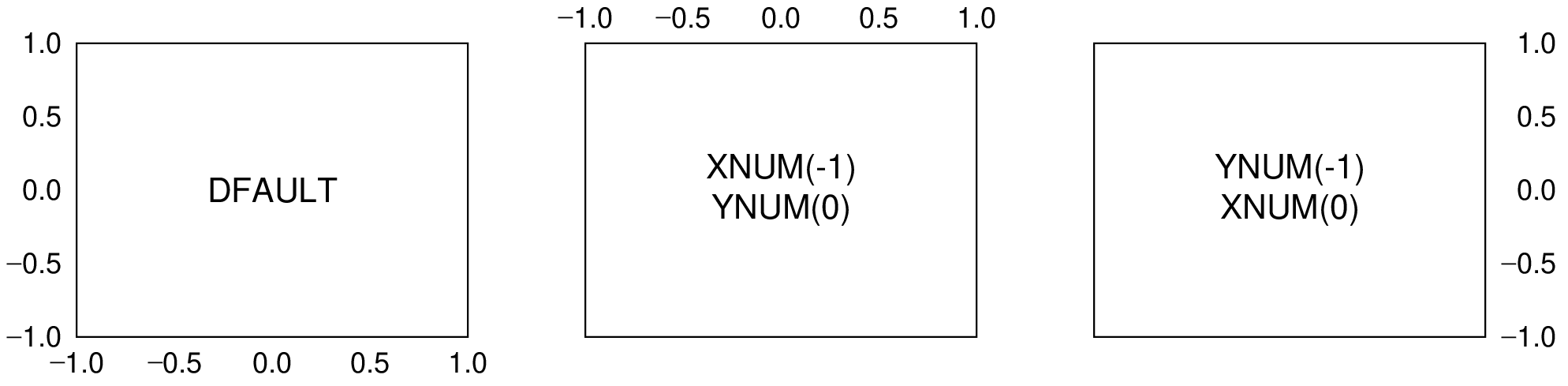

../_images/xyttn3.png — 図 2.52 XY軸タイトル、軸目盛り、軸目盛り数字¶

2.18.12. 最大、最小¶

表 2.53 最大、最小パラメーター¶
パラメーター	説明
`SPAC`	デフォルトで X, Y 値の最大、最小値を自動判別して、X, Y 軸の範囲を決定します。その際、最大値、最小値で決まる X, Y 軸の長さの 7 % をマージンとして外側に自動的に加えます。また、値の符号が変化せず、最小値（もしくは最大値）が最大値\(-\)最小値の 26 % 未満の場合は、 0 を最小値（もしくは最大値）にします。
`NOSP`	X, Yのマージンをゼロにします。等高線図や、最大値、最小値を明示的に指定して、座標軸を描きたいときに便利です。
`NOSX`	Xのマージンをゼロにします。
`NOSY`	Yのマージンをゼロにします。
`XMIN(` \(xmin\) `)` `XMAX(` \(xmax\) `)` `YMIN(` \(ymin\) `)` `YMAX(` \(ymax\) `)`	X, Y 軸の最大、最小値を明示的に指定します。この指定がないときは、インプットデータから自動判別します。また、この指定をしても `NOSP, NOSX, NOSY` の指定がない場合は、座標軸は外側に 7 % のマージンがつきます。

2.18.13. 単位変換とスケール¶

時間、長さを単位とする軸の表示が線形の場合、実数が大きい場合、また、小数点以下の数字が多い場合、軸の目盛り表示が見にくくなります。この場合、H: の行でファクターを使って調整できますが、[nsec]（nano sec)、[cm]、[sec]がX軸タイトルの場合、以下のパラメータを使うことによって、スケールと軸タイトルを同時に変更することができます。

表 2.54 X軸が[nsec]のときのスケールパラメータ¶
パラメーター	説明
`NSPS`	[nsec] (nano sec) を [psec] (pico sec) にスケールします。
`NSUS`	[nsec] (nano sec) を [\(\mu\)sec] (micro sec) にスケールします。
`NSMS`	[nsec] (nano sec) を [msec] (milli sec) にスケールします。
`NSSC`	[nsec] (nano sec) を [sec] にスケールします。
`NSYY`	[nsec] (nano sec) を上のパラメータでスケールする時に、 Y軸のタイトルに /nsec がある場合、Y軸の単位もスケールします。

表 2.55 X軸が[cm]のときのスケールパラメータ¶
パラメーター	説明
`CMNM`	[cm] を [nm] (nano meter) にスケールします。
`CMUM`	[cm] を [\(\mu\)m] (micro meter) にスケールします。
`CMMM`	[cm] を [mm] にスケールします。
`CMMT`	[cm] を [m] にスケールします。
`CMKM`	[cm] を [km] にスケールします。
`CMYY`	[cm] を上のパラメータでスケールする時に、 Y軸のタイトルに /cm がある場合、Y軸の単位もスケールします。

表 2.56 X軸が[sec]のときのスケールパラメータ¶
パラメーター	説明
`SCSC`	[sec] を [sec] にスケールします。(default)
`SCMN`	[sec] を [min] にスケールします。
`SCHR`	[sec] を [hour] にスケールします。
`SCDY`	[sec] を [day] にスケールします。
`SCYR`	[sec] を [year] にスケールします。

[sec]の場合の単位は、デフォルトで、 10分以上10時間未満であれば分、 10時間以上10日未満であれば時間、 10日以上10年未満であれば日、 10年以上であれば年、のようにスケールします。明示的に単位をスケールする場合、上のパラメータをお使いください。

表 2.57 軸スケールパラメーター¶
パラメーター	説明
`XMUL(` \(xfac\) `)` `YMUL(` \(yfac\) `)` `ZMUL(` \(zfac\) `)`	X, Y, Z 軸を\(xfac\), \(yfac\), \(zfac\)だけスケールします。

2.18.14. ユーザー定義定数表示¶

表 2.58 ユーザー定義定数表示パラメーター¶
パラメーター	説明
`CNST`	ユーザー定義定数を表示します。
`NOCN`	ユーザー定義定数を表示しません。 (default)
`CONX(` \(x\) `)`	定数表示左端の位置をX座標の値で \(x\) とします。
`CONY(` \(y\) `)`	定数表示上端の位置をY座標の値で \(y\) とします。
`CONS(` \(s\) `)`	定数表示の大きさをデフォルト値を1として \(s\) とします。
`CLCN(` \(c\) `)`	定数表示の文字の色を \(c\) [6] とします。(D=e)
`CBOX(` \(boxname\) `)`	定数表示全体を \(boxname\) [7] の箱で囲みます。
`CBCB(` \(cb\) `)`	定数表示箱の背景の色を \(cb\) とします。(D=w)
`CBCL(` \(cl\) `)`	定数表示箱の枠の色を \(cl\) とします。(D=e)
`CBCS(` \(cs\) `)`	定数表示箱の影の色を \(cs\) とします。(D=e)

2.18.15. 関数フィット係数表示¶

表 2.59 関数フィット係数表示パラメーター¶
パラメーター	説明
`PARA`	関数フィット係数を表示します。
`NOPA`	関数フィット係数を表示しません。 (default)
`PARX(` \(x\) `)`	係数表示左端の位置をX座標の値で \(x\) とします。
`PARY(` \(y\) `)`	係数表示上端の位置をY座標の値で \(y\) とします。
`PARS(` \(s\) `)`	係数表示の大きさをデフォルト値を1として \(s\) とします。
`CLPA(` \(c\) `)`	係数表示の文字の色を \(c\) [8] とします。(D=e)
`PBOX(` \(boxname\) `)`	係数表示全体を \(boxname\) [9] の箱で囲みます。
`PBCB(` \(cb\) `)`	係数表示箱の背景の色を \(cb\) とします。(D=w)
`PBCL(` \(cl\) `)`	係数表示箱の枠の色を \(cl\) とします。(D=e)
`PBCS(` \(cs\) `)`	係数表示箱の影の色を \(cs\) とします。(D=e)

2.18.16. 凡例表示¶

表 2.60 凡例表示パラメーター¶
パラメーター	説明
`LEGN`	凡例を表示します。(default)
`NOLG`	凡例を表示しません。
`LEGX(` \(x\) `)`	凡例左端の位置をX座標の値で \(x\) とします。
`LEGY(` \(y\) `)`	凡例上端の位置をY座標の値で \(y\) とします。
`LEGS(` \(s\) `)`	凡例の大きさをデフォルト値を1として \(s\) とします。
`CLLG(` \(c\) `)`	凡例の文字の色を \(c\) [10] とします。(D=e)
`LBOX(` \(boxname\) `)`	凡例全体を \(boxname\) [11] の箱で囲みます。
`LBCB(` \(cb\) `)`	凡例箱の背景の色を \(cb\) とします。(D=w)
`LBCL(` \(cl\) `)`	凡例箱の枠の色を \(cl\) とします。(D=e)
`LBCS(` \(cs\) `)`	凡例箱の影の色を \(cs\) とします。(D=e)

2.18.17. 線種パターン長変更とシンボル¶

表 2.61 線種パターン長変更とシンボルパラメーター¶
パラメーター	説明
`LPTL(` \(r\) `)`	パターンの長さをデフォルト値を1として \(r\) とします。
`SYBW(` \(r\) `)`	シンボルを描く線の太さをデフォルト値を1として \(r\) とします。

2.18.18. 等高線¶

表 2.62 等高線パラメーター¶
パラメーター	説明
`ICUT(` \(i\) `)`	等高線の本数を \(i\) 本とします。デフォルトは、 8 本です。
`CUTS(` \(r_1, r_2, r_3, ...., r_N\) `)`	\(r_1, r_2, ...\) で等高線の高さを指定します。本数は自由です。また、\(r_1, r_2, ...\) の大小の順番は自由です。指定がないときは、高さの最大値、最小値の間隔を8等分した 8 本の等高線が入ります。
`COLN(` \(c\) `)`	等高線の色を \(c\) [12] とします。
`COLS(` \(c_1, c_2, c_3, ...., c_N\) `)`	\(c_1, c_2, c_3, ...., c_N\) で、カラー及びグレースケールを指定します。等高線との関連は、 `CUTS(` \(r_1, r_2, r_3, ...., r_N\) `)` で指定した等高線に対応します。
`COLS`	とだけ指定すれば、自動的に色を振り分けます。
`SMAX(` \(c\) `)`	最大値と最小値の色を指定します。
`SMIN(` \(c\) `)`	デフォルトは赤(R)と青(B)です。
`ZLIN`	等高線の高さをリニア表示で等分にします。(default)
`ZLOG`	等高線の高さを対数表示で等分にします。
`IWD2(` \(id\) `)`	等高線の線の太さを指定します。デフォルトは \(id = 4\) で単位は \(1/300\) inch です。
`IPD2`	等高線を補間し滑らかにします。デフォルトで4点補間、補間点数を増やすときは、 `IPD2[`\(n\) `]` のように、`[ ]` を使い \(n\) で指定します。
`IPDS`	メッシュデータをGauss smearingで滑らかにします。デフォルトで隣接のメッシュ(\(n=1\))、メッシュ数を増やすときは、 `IPDS[`\(n\) `]` のように、`[ ]` を使い \(n\) で指定します。

2.18.19. クラスタープロット¶

表 2.63 クラスタープロットパラメーター¶
パラメーター	説明
`CLUS(` \(f\) `)`	クラスターの大きさを指定します。デフォルトで最大値が基本四角形の全塗りつぶし、その他はデータの大きさに比例した面積を塗りつぶします。 \(f = 1\) (default) で最大値が全面積。 \(f\) により、最大値がそのクラスター領域の何割を塗りつぶすか指定します。
`ZLIN`	クラスターの高さをリニア表示で面積に比例させます。(default)
`ZLOG`	クラスターの高さを対数表示で面積に比例させます。
`DMAX(` \(dmax\) `)`	\(dmax\) 以上のデータを無視し、最大値を\(dmax\)とします。
`DMIN(` \(dmin\) `)`	\(dmin\) 以下のデータを無視し、最小値を\(dmin\)とします。
`CMAX(` \(cmax\) `)`	\(cmax\) 以上のデータを \(cmax\)の大きさで表示します。
`CMIN(` \(cmin\) `)`	\(cmin\) 以下のデータを \(cmin\)の大きさで表示します。
`CLHD(` \(c\) `)`	クラスターの色を\(c\) [13] とします。

2.18.20. カラークラスタープロット¶

表 2.64 カラークラスタープロットパラメーター¶
パラメーター	説明
`ZLIN`	クラスターの高さをリニア表示で色に比例させます。(default)
`ZLOG`	クラスターの高さを対数表示で色に比例させます。
`DMAX(` \(dmax\) `)`	\(dmax\) 以上のデータを無視します。
`DMIN(` \(dmin\) `)`	\(dmin\) 以下のデータを無視します。
`CMAX(` \(cmax\) `)`	\(cmax\) 以上のデータを \(cmax\)の色で表示し、最大値を\(cmax\)とします。
`CMIN(` \(cmin\) `)`	\(cmin\) 以下のデータを \(cmin\)の色で表示し、最小値を\(cmin\)とします。
`SMAX(` \(c\) `)`	最大値と最小値の色を指定します。
`SMIN(` \(c\) `)`	デフォルトは赤(R)と青(B)です。
`IPDC`	メッシュ間隔を半分にして自動補間します。

2.18.21. カラー¶

表 2.65 カラーパラメーター¶
パラメーター	説明
`COLO`	カラーを有効にします。(default)
`MONO(` \(c\) `)`	カラーを設定しているところを全て白黒にします。
	`(` \(c\) `)` は、省略できます。\(c\)のデフォルト値は1です。
	\(0 \le c \le 1\) を指定することにより、グレースケールの色調を薄くできます。
`CLAL(` \(c\) `)`	全ての色を \(c\) とします [14] 。(D=e)
`CLFR(` \(c\) `)`	フレームの色を \(c\) とします。(D=e)
`CLMS(` \(c\) `)`	全てのメッセージの色を \(c\) とします。(D=e)
`CLTL(` \(c\) `)`	グラフタイトルの色を \(c\) とします。(D=e)
`CLTX(` \(c\) `)`	XY軸タイトルの色を \(c\) とします。(D=e)
`CLAX(` \(c\) `)`	グラフフレームと目盛りの色を \(c\) とします。(D=e)
`CLNM(` \(c\) `)`	XY軸目盛り数字の色を \(c\) とします。(D=e)
`CLBG(` \(c\) `)`	座標軸の外のバックグラウンドの色を \(c\) とします。(D=w)
`CLIN(` \(c\) `)`	座標軸の内のバックグラウンドの色を \(c\) とします。(D=w)
`CLLG(` \(c\) `)`	凡例の文字の色を \(c\) とします。(D=e)
`CLCN(` \(c\) `)`	定数表示の文字の色を \(c\) とします。(D=e)
`CLPA(` \(c\) `)`	係数表示の文字の色を \(c\) とします。(D=e)
`CLHD(` \(c\) `)`	クラスターの色を \(c\) とします。(D=e)

2.18.22. BoundingBox表示¶

表 2.66 BoundingBox表示パラメーター¶
パラメーター	説明
`BBSW`	BoundingBoxを赤い線で表示します。
`NOBB`	BoundingBoxを表示しません。(default)

2.18.23. デバッグ出力¶

表 2.67 デバッグ出力パラメーター¶
パラメーター	説明
`DEBG`	デバッグ用にEPSファイル出力にコメントを入れます。
`NODB`	コンパクトなEPS出力です。(default)

2.18.24. フォントパラメーター¶

表 2.68 フォントパラメーター¶
パラメーター	説明
`BFON(` \(f\) `)`	テキストのフォントを \(f\) [15] とします。(D=0)
`TFON(` \(f\) `)`	目盛り数字のフォントを \(f\) とします。(D=0)
`DATE(` \(ks\) `)`	`\today,\time` の出力を \(ks\) が英数字なら英数字表記、漢字ひらがな文字なら漢字表記にします。デフォルトは英数字です。

2.18.25. マクロパラメーター¶

表 2.69 マクロパラメーター¶
パラメーター	説明
`NOTC`	XY軸目盛り、目盛り数字を表示しません。
`NOTN`	XY軸目盛り、目盛り数字、タイトルを表示しません。
`NOTF`	XY軸目盛り、目盛り数字、タイトル、軸ラインを表示しません。
`NOCM`	全てのコメントを表示しません。
`SECL`	A4横置き方眼紙目盛り座標を設定します。
`SECP`	A4縦置き方眼紙目盛り座標を設定します。

これらのパラメーターは、発表用のスライドを作るときに便利です。SECL, SECP で表題やグラフを配置して、最後に NOTF を使い目盛りを消します。次頁にSECL, SECP の出力を示します。

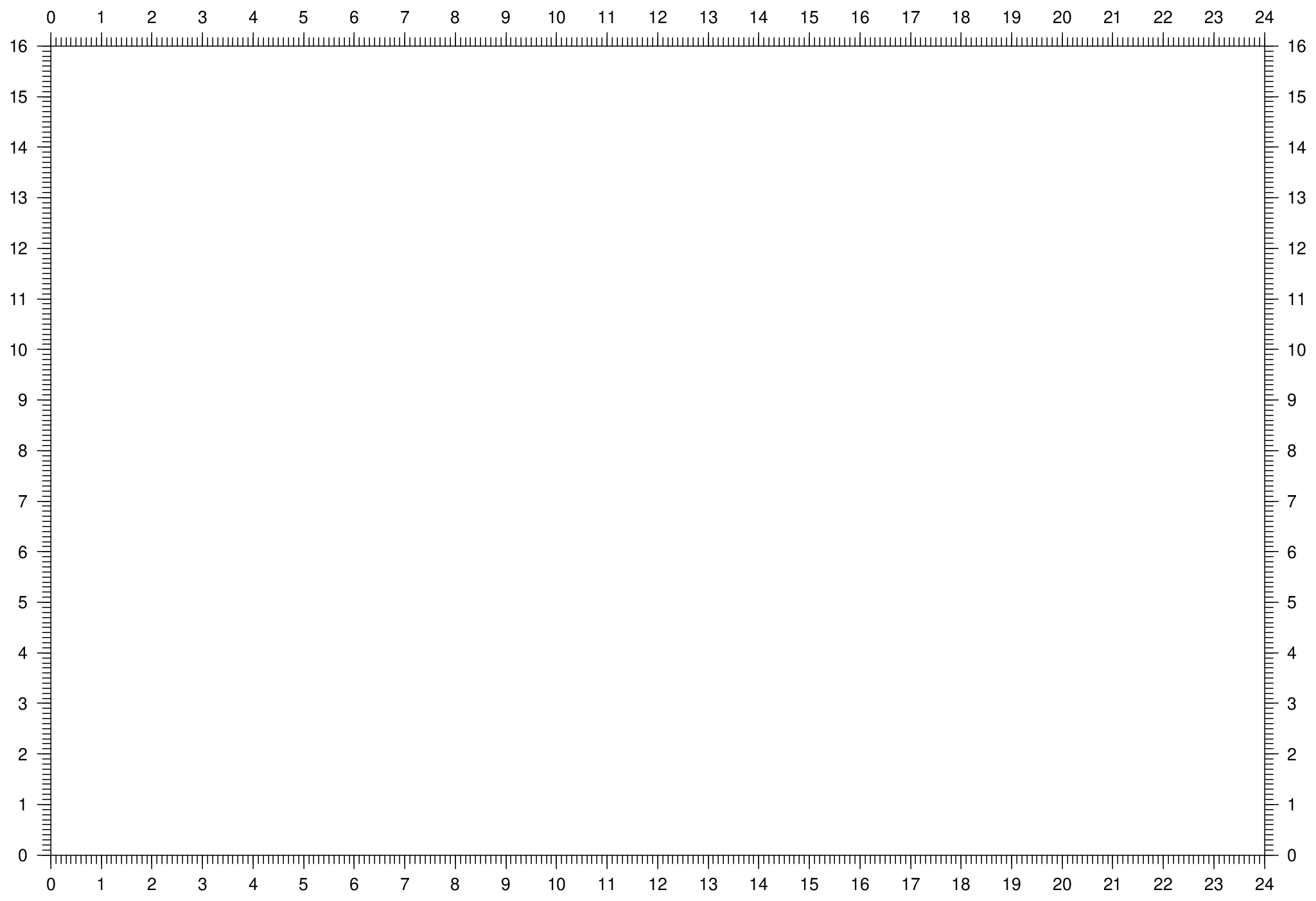

../_images/sc001.png — 図 2.53 `SECL` 出力¶

../_images/sc002.png — 図 2.54 `SECP` 出力¶
