2.11. H2: 2次元等高線グラフセクション¶
2.11.1. 基本スタイル¶
H2: セクションは、3次元データを2次元等高線グラフで表すセクションです。 まず簡単な例題を見てみましょう。
List 2.15 ● 2次元等高線グラフ例題1
1: H2: Y = 3.0 TO -3.0 BY -1.0 ; X = -3.0 TO 3.0 BY 1.0 ;
2: 0 0 0 0 0 0 0
3: 0 8 0 2 4 0 0
4: 0 0 1 5 6 2 0
5: 0 2 4 14 15 9 0
6: 0 2 5 23 32 12 0
7: 0 0 3 10 16 8 0
8: 0 0 0 0 0 0 0

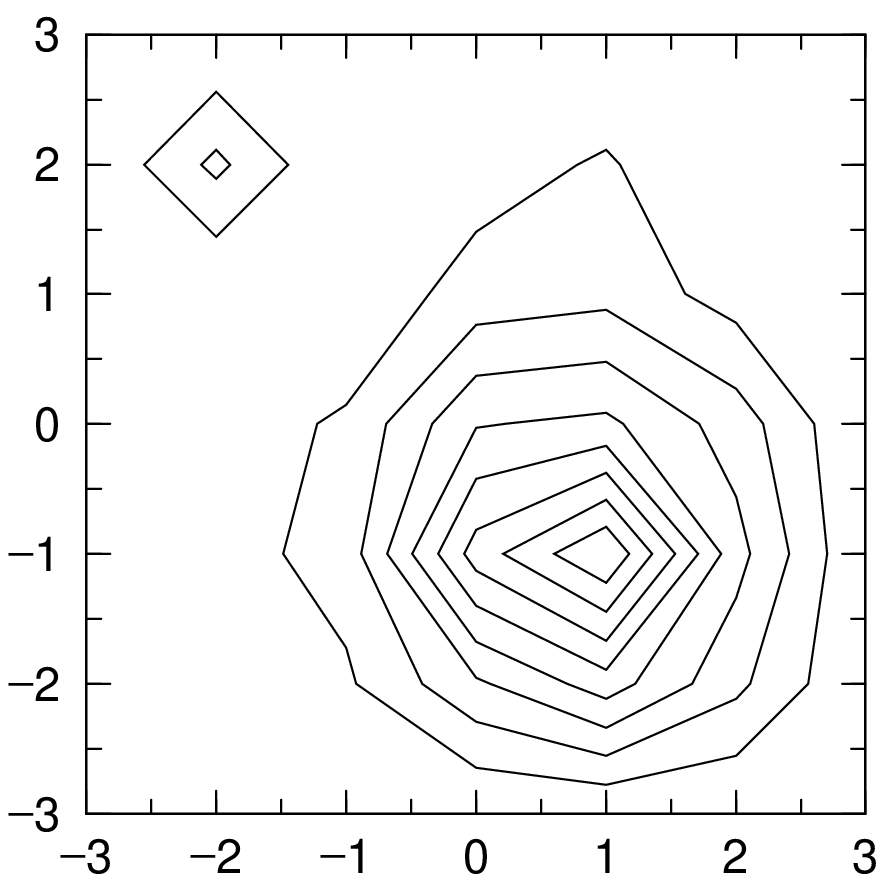

図 2.11 2次元等高線グラフ例題1¶
H2: セクションは、2次元の等間隔メッシュに与えられた高さのデータより、 等高線を描くものです。H2: 行で、 2次元の等間隔メッシュの最小、最大値、メッシュ間隔、 H2: 行以下にあるデータの読み込み方を指定します。 上の例題の場合、X, Y 軸とも 最小値 \(= -3.0\)、最大値 \(= 3.0\)、メッシュ間隔 \(= 1.0\) を表します。 データのポイント数は、この最大値、最小値、メッシュ間隔から自動判別します。
H2: 行の X, Y の順番、最大値、最小値の順番は、 データの読み込み方を次のように規定します。
H2: Y = 3.0 TO -3.0 BY -1.0 ; X = -3.0 TO 3.0 BY 1.0 ;
は、Fortran プログラムの
READ(*,*) ( ( DATA(IX,IY), IX = 1,7,1 ), IY = 7,1,-1 )
H2: { Y \(|\) X } = \(r_1\) TO \(r_2\) BY \(r_3\) ; { X \(|\) Y } = \(r_4\) TO \(r_5\) BY \(r_6\) ;
X 軸と Y 軸のパートの順番を入れ換えれば、読み込む順番が （上のプログラムでは、IX, IY の順番が）逆になります。また、 X 軸と Y 軸のパートの最後の ; は必ず必要です。 数値データは、上の順番で並んでいれば、1行の個数は自由です。
2.11.2. 等高線パラメーター¶
等高線の本数と各々の高さ、線の色、線の補間などの指定は、 パラメーターセクション P: で行います。
パラメーター |
説明 |
|---|---|
|
等高線の本数を \(i\) 本とします。デフォルトは、 8 本です。 |
|
\(r_1, r_2, ...\) で等高線の高さを指定します。本数は自由です。 また、\(r_1, r_2, ...\) の大小の順番は自由です。 指定がないときは、高さの最大値、最小値の間隔を8等分した 8 本の等高線が入ります。 |
|
|
|
\(c_1, c_2, c_3, ...\) [2] で、カラー、グレースケールを指定します。 等高線との関連は、 |
|
とだけ指定すれば、 自動的に色を振り分けます。 |
|
\(L, M, D, ...\) で、等高線の線種を指定します。 等高線との関連は、 |
|
最大値と最小値の色を指定します。 |
|
デフォルトは赤(R)と青(B)です。 |
|
等高線の高さをリニア表示で等分にします。(default) |
|
等高線の高さを対数表示で等分にします。何れも |
|
等高線の線の太さを指定します。 デフォルトは \(id = 4\) で単位は \(1/300\) inch です。 |
|
等高線を補間し滑らかにします。 デフォルトで4点、補間点数を増やすときは、 |
|
メッシュデータをGauss smearingで滑らかにします。 デフォルトで隣接のメッシュ(\(n=1\))、メッシュ数を増やすときは、 |
|
2次元データの数値のチェックを行います。(default) |
|
2次元データの数値のチェックを行いません。 |
上の例題1と同じインプットでIPD2 と COLS を 指定したときの結果を下に示します。
List 2.16 ● 2次元等高線グラフ例題2
1: P: IPD2 COLS
2: H2: Y = 3.0 TO -3.0 BY -1.0 ; X = -3.0 TO 3.0 BY 1.0 ;
3: 0 0 0 0 0 0 0
4: 0 8 0 2 4 0 0
5: 0 0 1 5 6 2 0
6: 0 2 4 14 15 9 0
7: 0 2 5 23 32 12 0
8: 0 0 3 10 16 8 0
9: 0 0 0 0 0 0 0

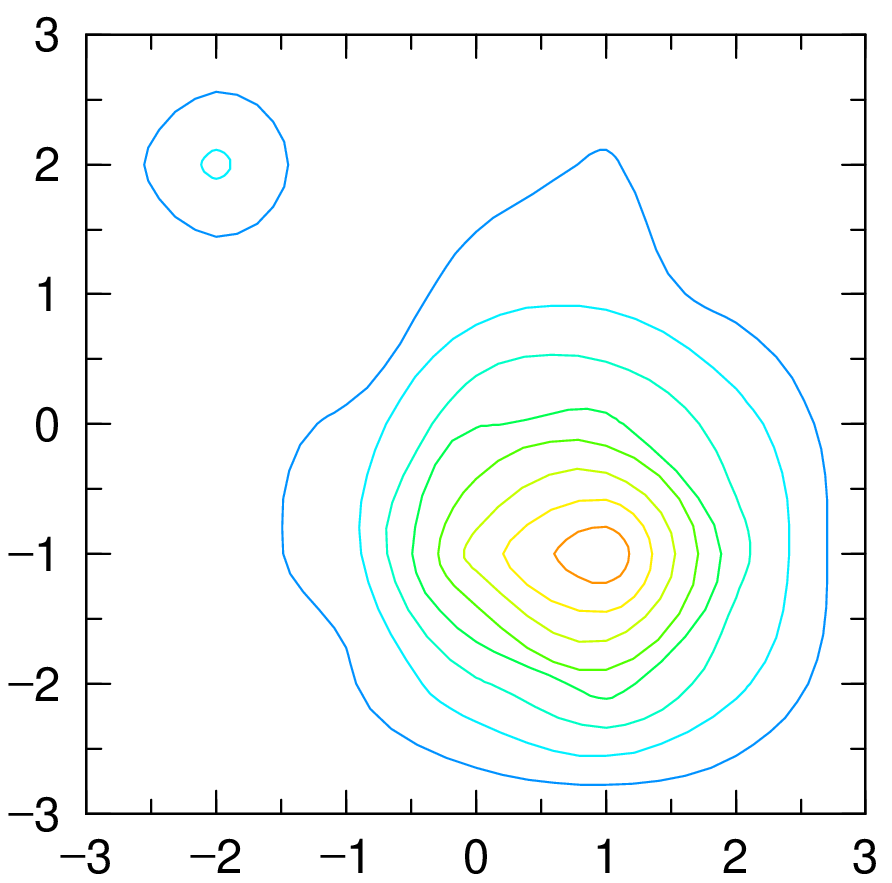

図 2.12 2次元等高線グラフ例題2¶
