2.14. HB: ビットマッププロットセクション¶

HB: セクションは、(x,y) 座標にカラーのビットマップを描きます。ビットマップの形は、長方形で幅と高さが定義できます。他のプログラムで出力される3次元パース図などをpsに変換するのに用います。長方形のビットマップの他に、任意の形のカラー領域も定義できます。また、全体をクリッピングするパスも定義できます。

2.14.1. 基本スタイル¶

ビットマッププロットセクションは、4つのサブセクションを持っています。基本スタイルは、

HB: CLIP NOCLIP LINE NOLINE C( c ) CB( cb ) HSB RGB T Z
FRAME:
   x1   y1
   x2   y2
   ...   ...
   ...   ...
CLIP:
   x1   y1
   x2   y2
   ...   ...
   ...   ...
PATH: C( cp )
   x1   y1
   x2   y2
   ...   ...
   ...   ...
BMAP: WIDTH = w   HIGHT = h
   x1   y1   c1   c2   c3
   x2   y2   c1   c2   c3
   ...   ...   ...   ...   ...
   ...   ...   ...   ...   ...

FRAME:, CLIP:, PATH:, BMAP: のサブセクションは、省略可能です。ただし、CLIP:, PATH:, BMAP: の何れかひとつは、少なくとも一回は含まれなければなりません。FRAME:, CLIP: の各サブセクションは、複数回の定義は許されません。 FRAME:, CLIP: で定義されるパスで、ビットマップがクリッピングされます。FRAME: の方が、CLIP: より上位のクリッピングパスです。 PATH:, BMAP: は、何回定義されてもかまいません。 PATH: は、領域と色を変えるたびに、BMAP: は、ビットマップの大きさを変えるたびに定義する必要があります。挿画する時は、PATH: を描き、次にBMAP:を常に上書きで描きます。

2.14.2. ビットマッププロットパラメーター¶

表 2.23 ビットマッププロットパラメーター¶
パラメーター	説明
`CLIP`	`CLIP:` で定義されるパスをクリッピングする
`NOCLIP`	(default) `CLIP:` で定義されるパスをクリッピングしない
`LINE`	`CLIP:` で定義されるパスを挿画する
`NOLINE`	(default) `CLIP:` で定義されるパスを挿画しない
`C(` \(c\) `)`	クリッピングパスの色を \(c\) [1] とします (D=e)
`CB(` \(cb\) `)`	クリッピングパスの領域の色を \(cb\) [1] とします (D=w)
`T`	クリッピングパスの線の太さをデフォルトを基準に太くします。 `TTT` の様に繰り返すと順に太くなります。
`Z`	クリッピングパスの線の太さをデフォルトを基準に細くします。 `ZZZ` の様に繰り返すと順に細くなります。
`HSB`	(default) BMAP: の色をHSBの値で定義します。
`RGB`	BMAP: の色をRGBの値で定義します。
`C(` \(cp\) `)`	PATH: の領域の色を \(cp\) [1] とします。
`WIDTH =` \(w\)	ビットマップの幅を\(w\)(cm)とします。
`HIGHT =` \(h\)	ビットマップの高さを\(h\)(cm)とします。

2.14.3. ビットマッププロットの例題¶

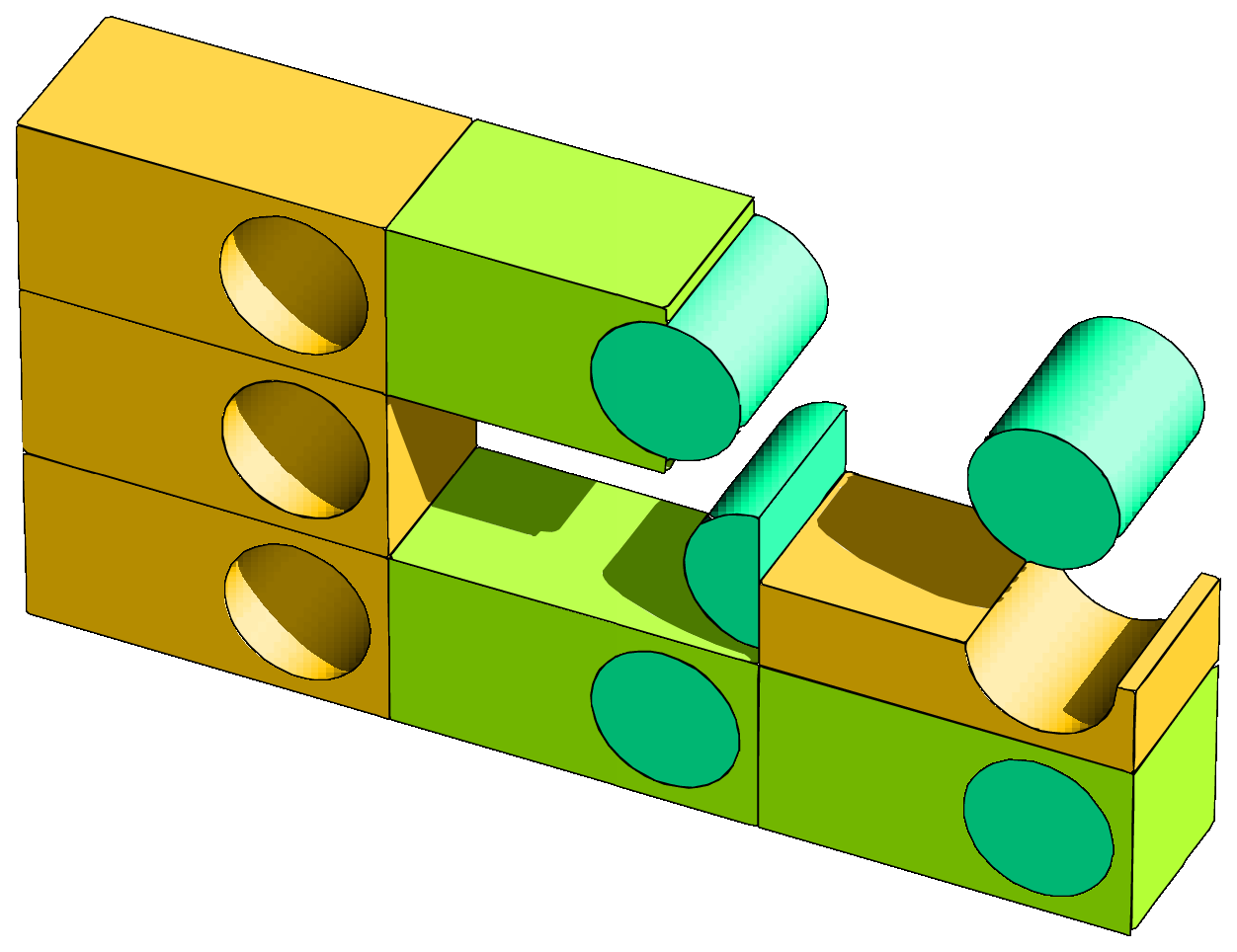

PHITS で計算した3dパース図の簡単な結果を以下に示します。ビットマッププロットの利用は、他のプログラムの出力を利用するものでいろいろなアイデアで使ってもらいたいと考えております。

../_images/dshow5.png — 図 2.17 ビットマッププロットの例題¶
