3.4. 等高線の高さを図中に入れる

等高線図で示された等高線の高さを表示する必要があります。 今のところ、ANGEL では自動でこれを表示する機能はありません。 また、残念ながら簡単にこれを書き込む方法もありません。 結局、いちいち手でコメントを書き加えていく方法しかありません。 しかし、下の例題のように書き込む数字を白の箱で囲み、 図中に書き込むと見た目が綺麗です。

List 3.10　● 等高線図の高さ

 1:  p: ipd2 icut(5) cuts(3.5,9.5,15.5,21.5,27.5)
 2:  w:{\singlebox{e}{w}{w} 3.5}/  x(-2.4) y( 2.3) ix(2) iy(2) a( 30)
 3:  w:{\singlebox{e}{w}{w} 3.5}/  x( 0.0) y( 1.5) ix(2) iy(2) a( 30)
 4:  w:{\singlebox{e}{w}{w} 9.5}/  x(-0.5) y( 0.0) ix(2) iy(2) a( 50)
 5:  w:{\singlebox{e}{w}{w} 15.5}/ x( 1.0) y( 0.0) ix(2) iy(2) a(-15)
 6:  w:{\singlebox{e}{w}{w} 21.5}/ x( 0.3) y(-0.6) ix(2) iy(2) a( 30)
 7:  w:{\singlebox{e}{w}{w} 27.5}/ x( 1.1) y(-1.0) ix(2) iy(2) a(  0)
 8:
 9:  H2: Y = 3.0 TO -3.0 BY -1.0 ; X = -3.0 TO 3.0 BY 1.0 ;
10:   0    0    0    0    0    0    0
11:   0    8    0    2    4    0    0
12:   0    0    1    5    6    2    0
13:   0    2    4   14   15    9    0
14:   0    2    5   23   32   12    0
15:   0    0    3   10   16    8    0
16:   0    0    0    0    0    0    0
../_images/count1.png

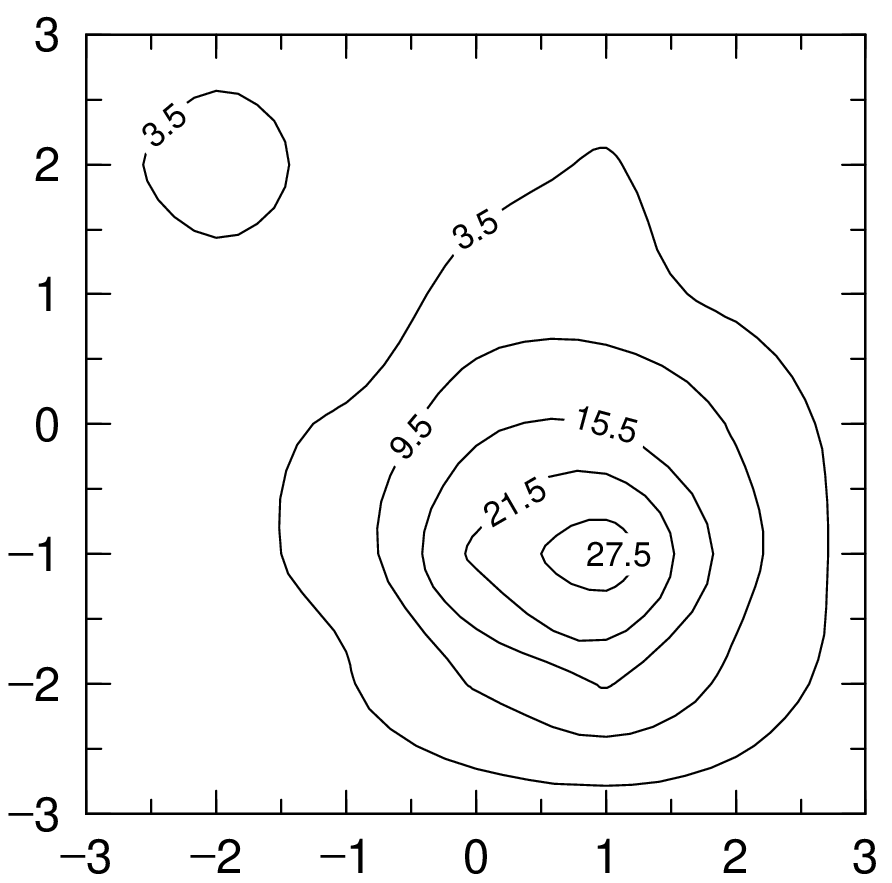

図 3.15 等高線図の高さ

1行目で等高線の数とその高さを定義しています。

図を見ながら2行目から7行目までのコメントを書き込みます。 その時、白箱を使うことと、ix(2) iy(2) を使うのが ポイントです。数字を線に合わせるために、コメントの文字の回転を 使っています。
