3.1. スライドの描き方¶

学会などでの研究発表用スライドの作り方の例題です。

3.1.1. スライド1¶

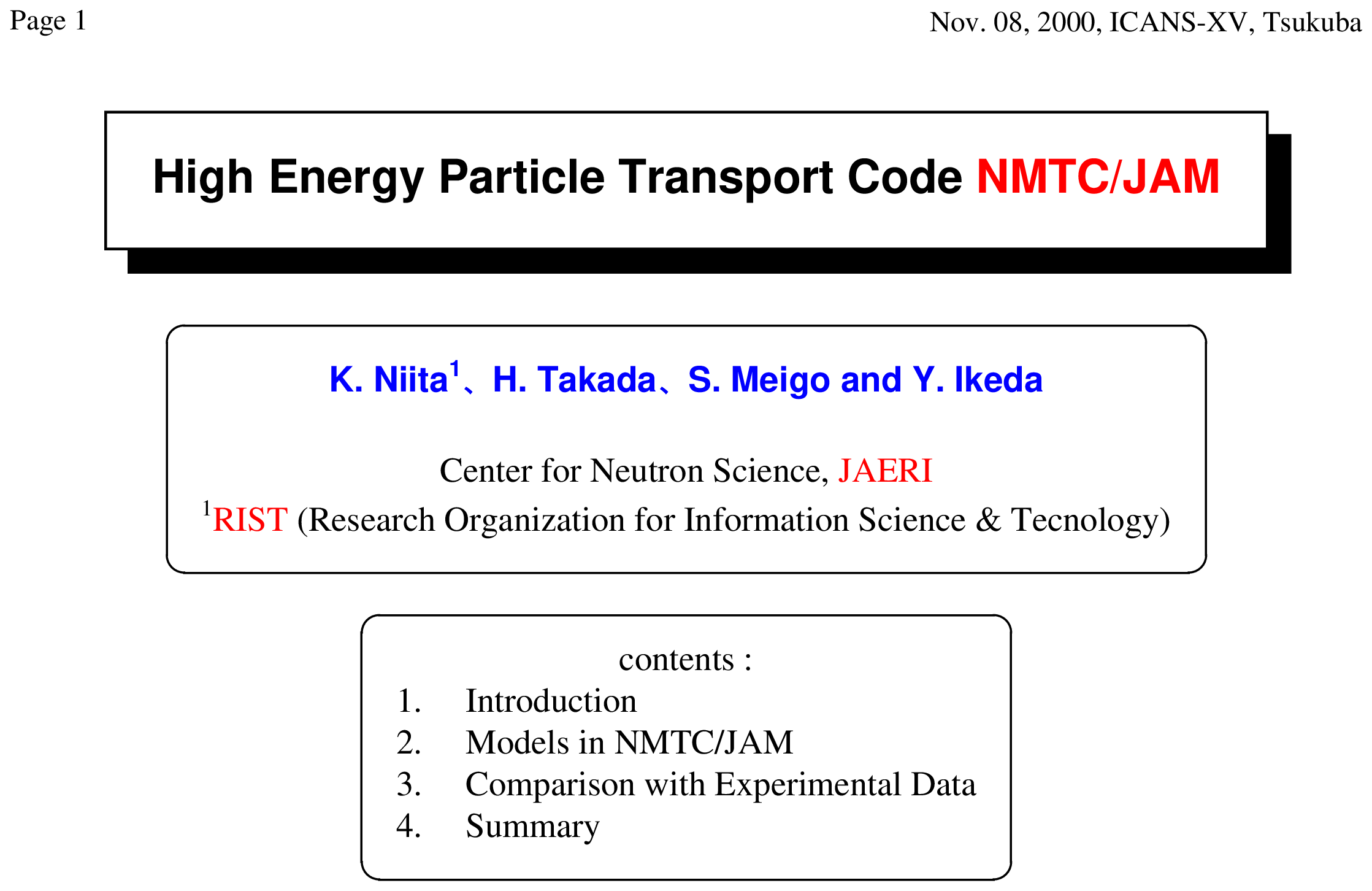

まず1ページ目の表題の例を示します。タイトルと著者、コンテンツなどが示されます。

発表用のスライドなどを作るとき便利なのが、 SECL, SECP です。これによりまず配置決めの方眼紙を描いてその上に目的のタイトルなどを書いていくと便利です。

List 3.1　● スライド1

 p: secl notf bfon(5)
 set: c1[12] c2[16]

 w:Page \page/ x(-2) ix(1) y[c2] iy(1)
 w:Nov. 08, 2000, ICANS-XV, Tsukuba/ x(26) ix(3) y[c2] iy(1)

 wt: x[c1] ix(2) y[c2-2] iy(2) s(1.6) box(ShadowBox) f(2)
 High Energy Particle Transport Code {\color{r}NMTC/JAM}
 e:

 wt: x[c1] ix(2) y[c2-5] iy(3) s(1.2) box(OvalBox) b(1.4)
 {\hv\bf\color{b}K. Niita^1、H. Takada、S. Meigo and Y. Ikeda}

 Center for Neutron Science, {\color{r}JAERI}
 ^1{\color{r}RIST} (Research Organization for Information Science \& Technology)
 e:

 wt: x[c1] ix(2) y[c2-11] iy(3) s(1.2) box(OvalBox) b(1.2)
 contents :
 &1.     Introduction
 &2.     Models in NMTC/JAM
 &3.     Comparison with Experimental Data
 &4.     Summary
 e:

まず、1行目で SECL を宣言し、方眼紙の桝目の上で描いていきます。出来上がったら、NOTF で方眼紙の桝目を消します。

また、ここではベーシックフォントを5番、Times-Roman にしています。

2行目で、定数を定義しています。C1 は、SECL の X軸が長さが24cmでその中央を取っています。これは、描くべきタイトルなどを中央揃えにするの際に良く使います。 C2 は、Y軸のトップ16cmを取っています。タイトルなどのY座標をこのC2からの相対距離で表そうとしています。これにより、 C1, C2 を動かすことによって描いたもの全体を後から、画面の中で上下左右に動かすことができます。

4, 5行目で画面の左右上側のページと会議の情報をコメントとして入れています。ページには\pageを使っています。これにより、ページ数が多くなっても自動的にページを付けてくれます。

7-9行目がメインタイトルです。フォントを2番、Helvetica bold を使っています。また、この複行コメントは、ShadowBox で囲んでいます。

11-16行が、著者と所属です。ここでは、部分的にフォントを変えたり、色を変えたりしています。13行の空白は空白となって現れます。また、ここでは、行間をデフォルトの1.4倍にしています。

18-24行がコンテンツを表したものです。この複行コメントは、 ix(2) ですから中央揃えですが、& を用いて番号を揃えています。

3.1.2. スライド2¶

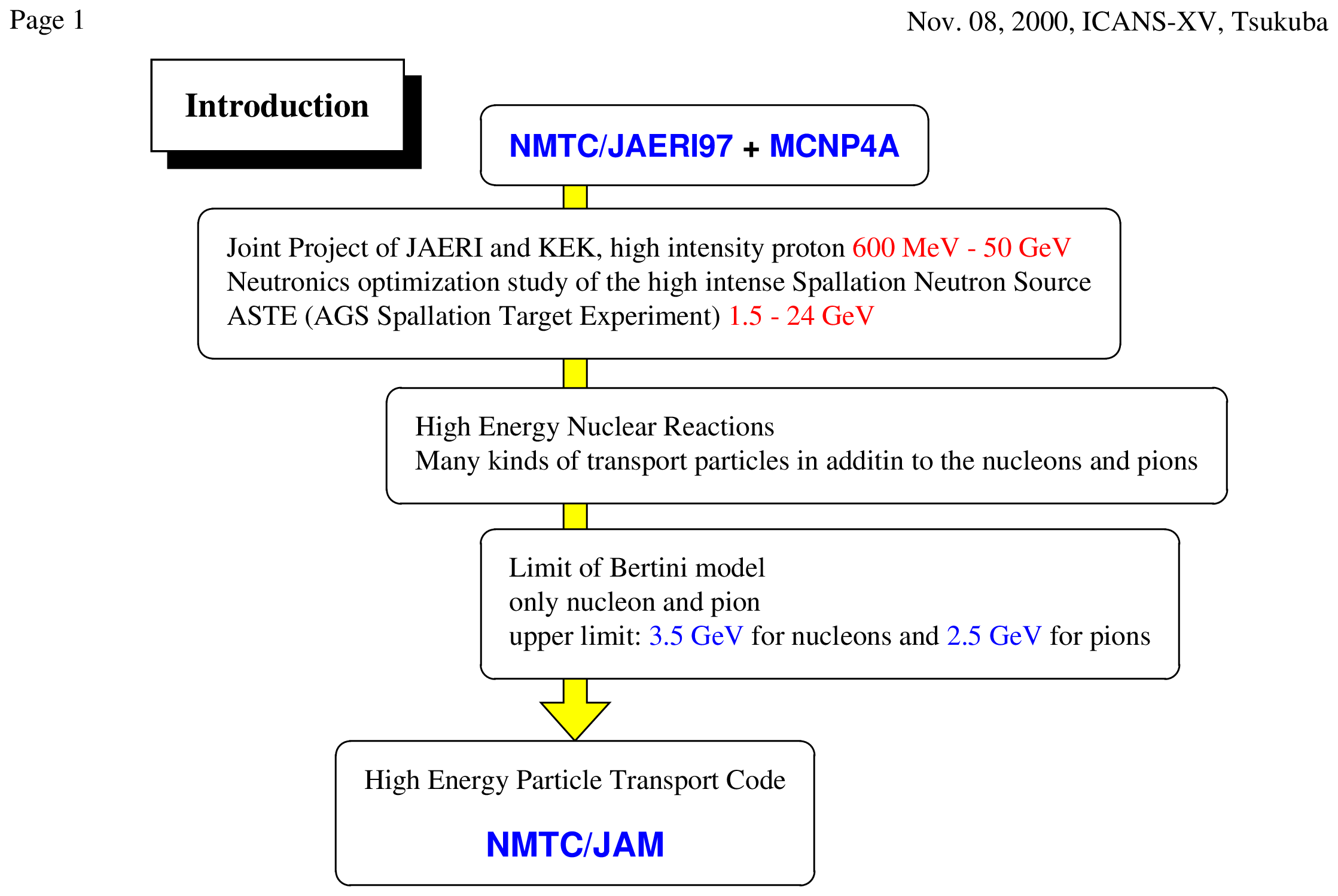

ひとつの発表のスライドは、ひとつのファイルになっていた方が便利です。また、パソコンからの画像を表示してリプレゼンテーションするときも、ページをめくることによってスライドショーができます。 ANGEL では、マルチページを使います。次の例題は、2ページ目です。

List 3.2　● スライド2

 newpage:
 p: secl notf bfon(5)
 set: c1[12] c2[16]

 w:Page \page/ x(-2) ix(1) y[c2+1] iy(1)
 w:Nov. 08, 2000, ICANS-XV, Tsukuba/ x(26) ix(3) y[c2+1] iy(1)

 wt: x(1) ix(1) y[c2-0.5] iy(2) s(1.2) box(ShadowBox) c(e) f(7)
 Introduction
 e:

 ab: x(10) y[c2-1] ax(10) ay[c2-14] a(1.8) c(e) cb(y)

 wt: x(8) ix(1) y[c2-0.5] iy(3) s(1.0) box(OvalBox) b(1.2)
 {\hv\bf\large{\color{b}NMTC/JAERI97} + {\hv\bf\color{b}MCNP4A}}
 e:

 wt: x(2) ix(1) y[c2-2.7] iy(3) box(OvalBox) b(1.2)
 Joint Project of JAERI and KEK, high intensity proton \
 {\color{r} 600 MeV - 50 GeV}
 Neutronics optimization study of the high intense Spallation Neutron Source
 ASTE (AGS Spallation Target Experiment) {\color{r} 1.5 - 24 GeV}
 e:

 wt: x(6) ix(1) y[c2-6.5] iy(3) box(OvalBox) b(1.2)
 High Energy Nuclear Reactions
 Many kinds of transport particles in addition to the nucleons and pions
 e:

 wt: x(8) ix(1) y[c2-9.5] iy(3) s(1.0) box(OvalBox) b(1.2)
 Limit of Bertini model
 only nucleon and pion
 upper limit: {\color{b}3.5 GeV} for nucleons and {\color{b}2.5 GeV} for pions
 e:

 wt: x(10) ix(2) y[c2-14] iy(3) box(OvalBox) b(1.2)
 High Energy Particle Transport Code

 {\hv\bf\Large{\color{b}NMTC/JAM}}
 e:

1行目は、新しいページの宣言です。12行目に黄色の中抜き矢印を描いています。図形はコメントの前に描かれますから、この長い矢印は、コメントの箱で部分的に隠されます。

3.1.3. スライド3¶

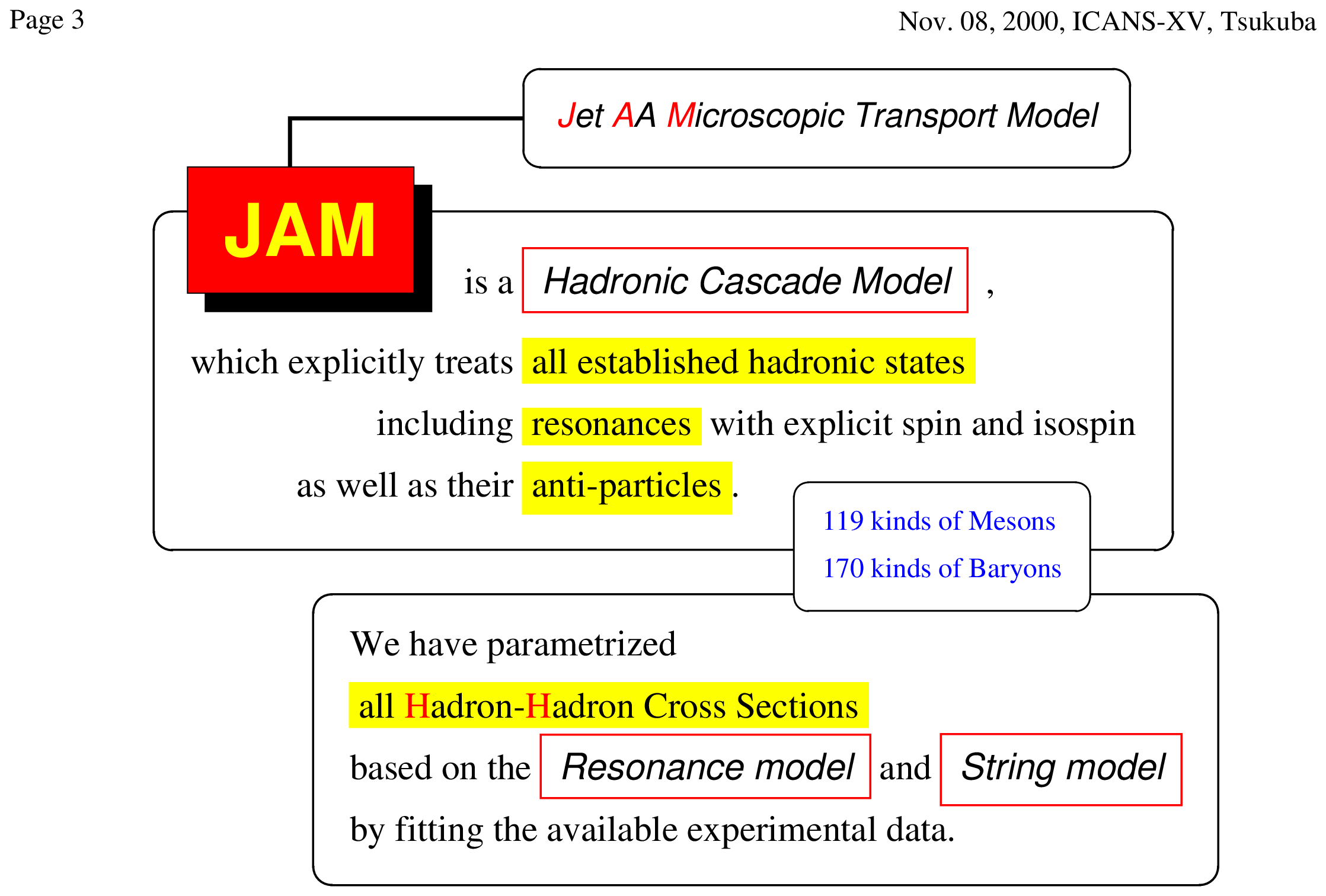

3ページ目です。

List 3.3　● スライド3

 newpage:
 p: secl notf bfon(5)
 set: c1[12] c2[16] c3[0.0] c4[14.5]

 w:Page \page/ x(-2) ix(1) y[c2+1] iy(1)
 w:Nov. 08, 2000, ICANS-XV, Tsukuba/ x(26) ix(3) y[c2+1] iy(1)

 h: ny3 x=[y3+c3] ny1 y2=[-y1+c4+0.7],l0tt
  4   2
  4   0
 10   0

 wt: x[c3+9.0] ix(1) y[c4+0.7] iy(2) s(1.2) box(OvalBox) c(e) f(1)
 {\color{r}J}et {\color{r}A}A {\color{r}M}icroscopic Transport Model
 e:

 wt: x[c3+12] ix(2) y[c4-1.3] iy(3) s(1.3) box(OvalBox) b(1.7)
 is a &{\SingleBox{e}{w}{r}\hv\it Hadronic Cascade Model}  ,
 \vspace{0.5}\
 which explicitly treats &{\Singlebox{e}{y}{y}all established hadronic states}
 including &{\Singlebox{e}{y}{y}resonances} with explicit spin and isospin
 as well as their &{\Singlebox{e}{y}{y}anti-particles}.
 e:

 wt: x[c3+1.8] ix(1) y[c4-1.7] iy(2) s(1.3) box(shadowBox) cb(r)
 {\hv\bf\Huge{\color{y}JAM}}
 e:

 wt: x[c3+4.5] ix(1) y[c4-9.5] iy(3) s(1.3) box(OvalBox) b(1.7)
 We have parametrized
 {\Singlebox{e}{y}{y}\
 all {\color{r}H}adron-{\color{r}H}adron Cross Sections}
 based on the {\SingleBox{e}{w}{r}\hv\it Resonance model} and \
 {\SingleBox{e}{w}{r}\hv\it String model}
 by fitting the available experimental data.
 e:

 wt: x[c3+14.8] ix(1) y[c4-7.1] iy(3) s(1.0) box(OvalBox) b(1.7) c(b)
 119 kinds of Mesons
 170 kinds of Baryons
 e:

8-11行目でコメントを結ぶ線を描いています。コメントは、インプットに書いた順番で描かれますから、重ねるときには、それを考慮して下さい。多少複雑そうに見えますが、まずは更の文章を書いて、順次装飾を加えていくと難しくありません。

3.1.4. スライド4¶

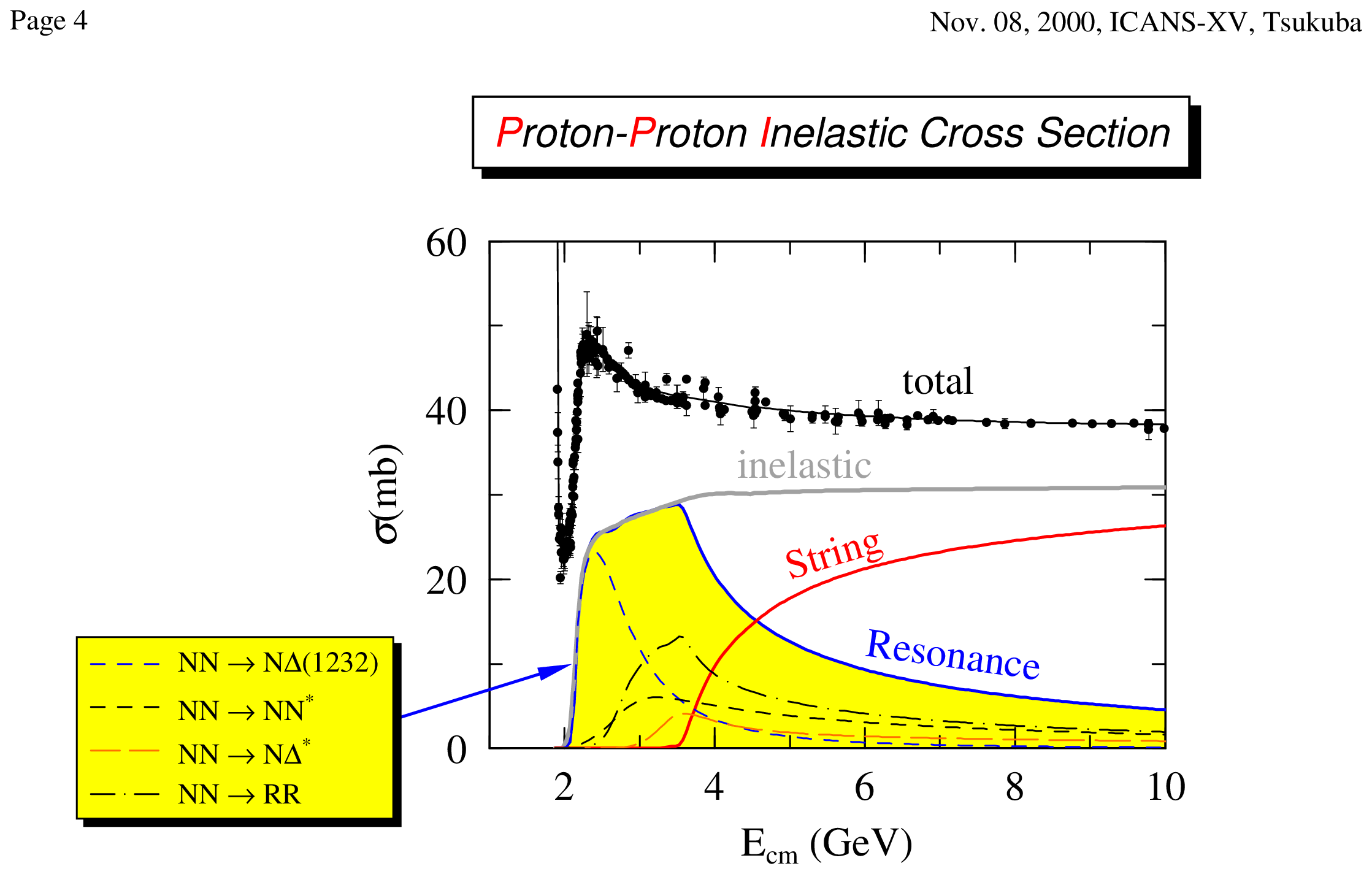

4ページ目です。次はいよいよグラフが入ります。

List 3.4　● スライド4

 newpage:
 p: secl notf bfon(5)
 set: c1[12] c2[16]

 w:Page \page/ x(-2) ix(1) y[c2+1] iy(1)
 w:Nov. 08, 2000, ICANS-XV, Tsukuba/ x(26) ix(3) y[c2+1] iy(1)

 wt: x[c1+3] ix(2) y[c2-1] iy(2) s(1.4) box(Shadowbox) c(e) f(1)
 {\color{r}P}roton-{\color{r}P}roton\
  {\color{r}I}nelastic Cross Section
 e:

 z: xorg(0.33) yorg(0.14)

 p: xmax(10) ymax(60) ymin(0) xmin(1) nosp

 x:E_{cm} (GeV)
 y:\sigma (mb)

 a: x(-1.5) y(0) ax(2.1) ay(10) t c(b)

 p: legs(1.0) legx(-4.3) legy(10) lbox(Shadowbox) lbcb(y) lbcl(e)

 w:total/ x(6.5) y(42) s(1.4)
 w:inelastic/x(4.3) y(32) s(1.4) c(j)
 w:String/x(5) y(20) s(1.4) c(r) a(17)
 w:Resonance/ x(6) y(11) s(1.4) c(b) a(-8)

 h:  ny1  x  y2,n4xx  ny3  dy2
 infl: {pp_tot.exp}
 h: x ny1 y2,l0 n n n n
 infl: {pptot.dat}
 h: n x y1,lt0b  y2,ltt0j y3,lt0r
 infl: {ppinel.fit}
 h: n x y1,i0y  ny2,l0 ny3,lt0rrr
 infl: {ppinel.fit}
 h: n x y(NN \to  N\Delta\(1232\)),d0b
 infl: {pp-nd.fit}
 h: n x y(NN \to  NN^*),d0
 infl: {pp-nns.fit}
 h: n x y(NN \to  N\Delta^*),u0rr
 infl: {pp-nds.fit}
 h: n x y(NN \to  RR),m0
 infl: {pp-rr.fit}

8-11行でグラフのタイトルを書いた後、13行でマルチグラフのセクションになります。ここで、SECL のグラフ座標軸から次のグラフ座標軸へ移行します。新しい座標軸の原点を xorg(0.33) yorg(0.14) で定義しています。

新しいグラフでは、29-44行目までで他のファイルからデータを読みながら実験点やフィットした線などを描いています。その時、凡例を記述しています。

凡例の表示位置をデフォルトの位置から、22行目のパラメーターを使って移動しています。と同時に lbox を使って箱で囲んでいます。

24-27行目のコメント行でそれぞれのラインの意味をグラフ上に書き込んでいます。27行では相手のラインが傾いているので、コメントもそれに合わせて少し傾けています。

3.1.5. スライド5¶

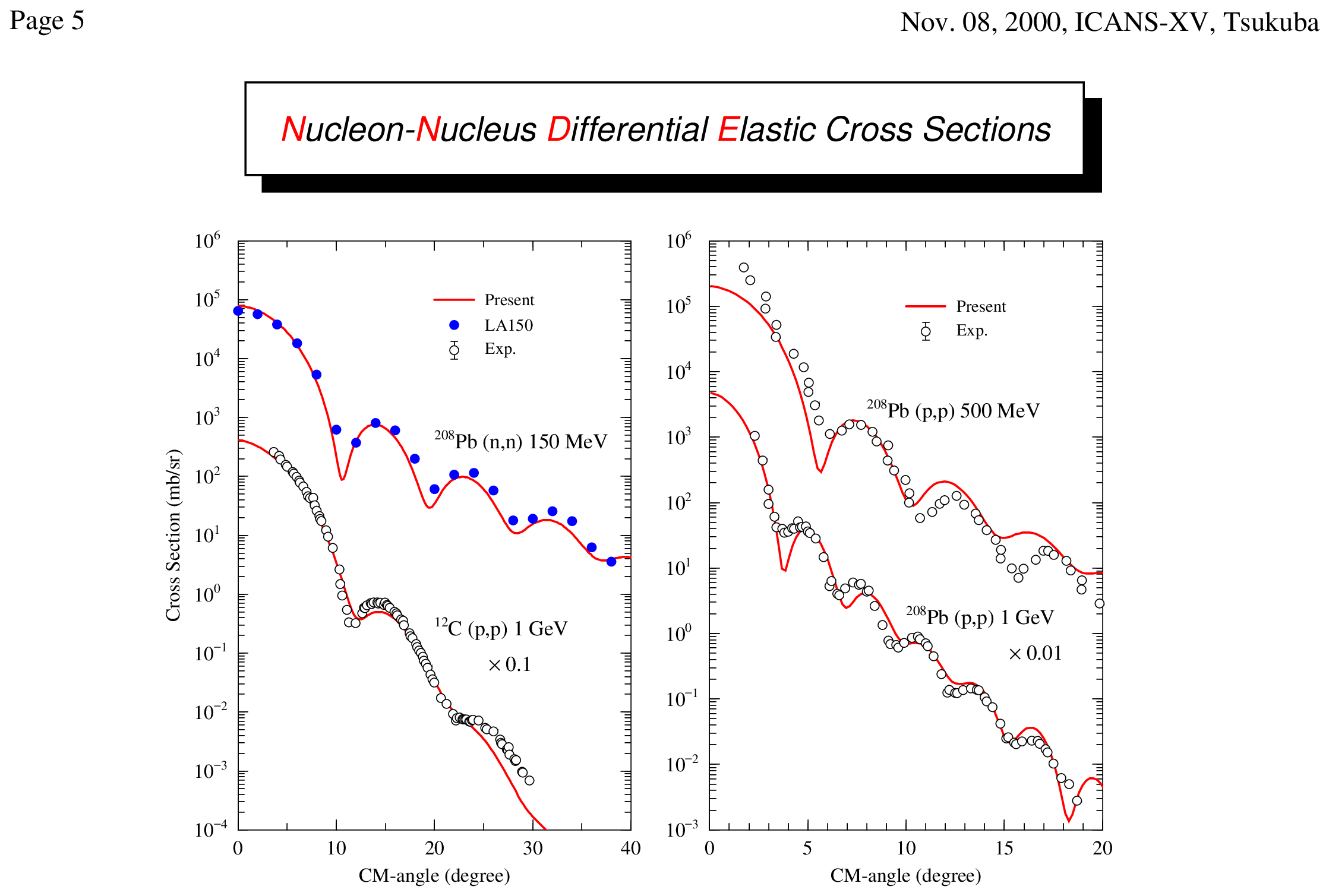

5ページ目です。次はグラフが2つ入ります。

List 3.5　● スライド5

 newpage:
 p: secl notf bfon(5)
 set: c1[12] c2[16]

 w:Page \page/ x(-2) ix(1) y[c2+1] iy(1)
 w:Nov. 08, 2000, ICANS-XV, Tsukuba/ x(26) ix(3) y[c2+1] iy(1)

 wt: x[c1] ix(2) y[c2-1] iy(2) s(1.2) box(ShadowBox) c(e) f(1)
 {\color{r}N}ucleon-{\color{r}N}ucleus {\color{r}D}ifferential \
 {\color{r}E}lastic Cross Sections
 e:

 z:
 infl: {pb208ne.ang}
 p: xorg(0.12) yorg(0.0) scal(0.5)

 z:
 infl: {pb208nd.ang}
 p: xorg(1.2) yorg(0.0) scal(1.0) noyt

ここでは、13-15行と17-19行とでふたつのファイルを読み込み、ふたつのグラフを描いています。読み込むファイルの中では、既に ANGEL のインプットとして体裁を整えるために、scal, xorg, yorg 等が定義してあるので、ファイルをインクルードした後でこれらのパラメーターの値を再定義しています。

3.1.6. スライド6¶

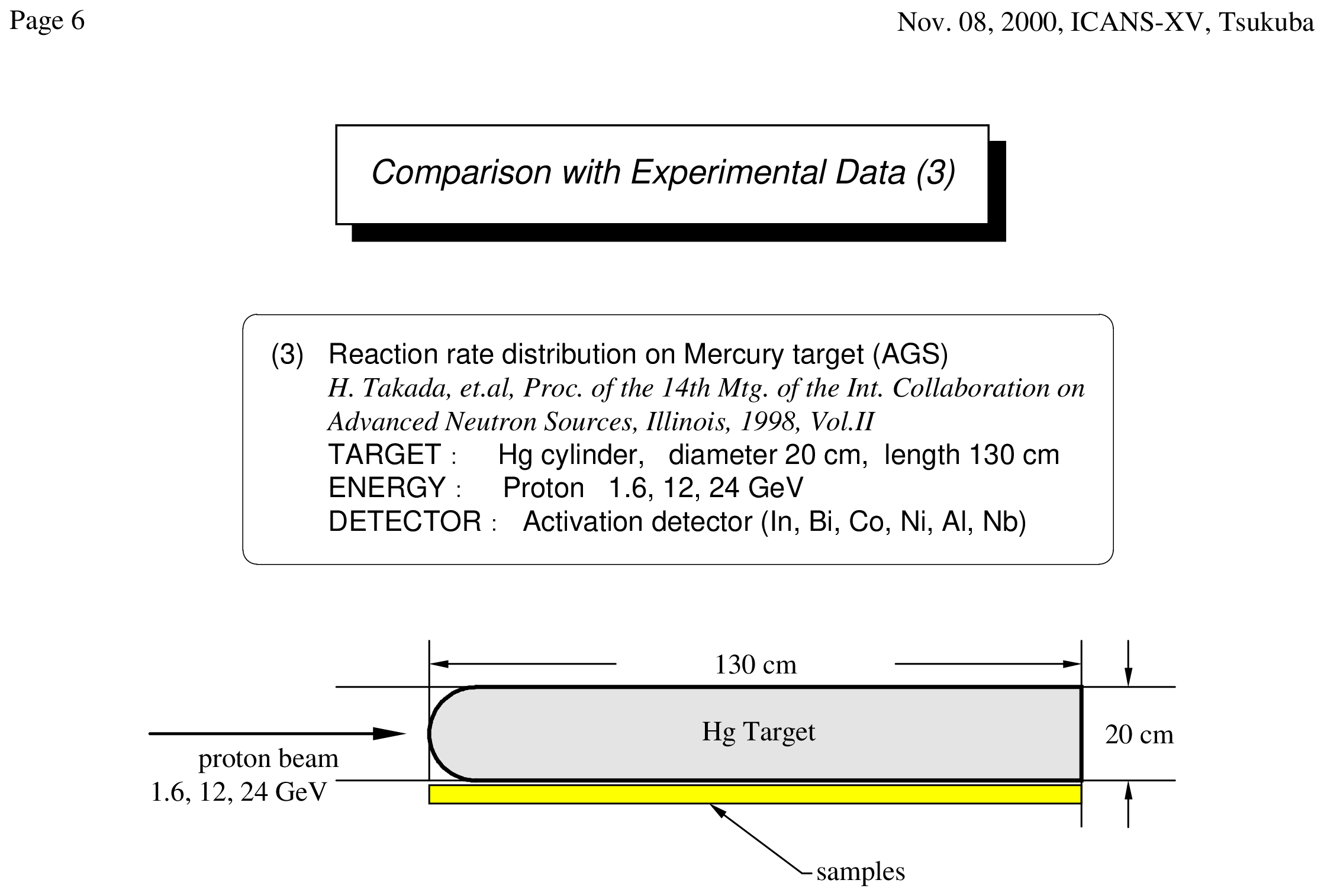

6ページ目です。次はテキストとともに手書きの図が書き込まれています。

List 3.6　● スライド6

 newpage:
 p: secl notf bfon(5)
 set: c1[12] c2[16]

 w:Page \page/ x(-2) ix(1) y[c2+1] iy(1)
 w:Nov. 08, 2000, ICANS-XV, Tsukuba/ x(26) ix(3) y[c2+1] iy(1)

 wt: x[c1] ix(2) y[c2-2] iy(2) s(1.2) box(ShadowBox) c(e) f(1)
 Comparison with Experimental Data (3)
 e:
 wt: x(3) y[c2-5] f(0) box(ovalBox)
 (3)  & Reaction rate distribution on Mercury target (AGS)
      & {\rm\it H. Takada, et.al, Proc. of the 14th Mtg. of the Int. Collaboration on}
      & {\rm\it Advanced Neutron Sources, Illinois, 1998, Vol.II}
      & TARGET：    Hg cylinder,   diameter 20 cm,  length 130 cm
      & ENERGY：    Proton   1.6, 12, 24 GeV
      & DETECTOR：  Activation detector (In, Bi, Co, Ni, Al, Nb)
 e:

 set: c3[3] c4[-3]

 w: Hg Target/x[11+c3] ix(2) y[5+c4] iy(2) s(1.0)
 polg: pl(0) x[5+c3] y[5+c4] s(1.1) cl(o) cb(o)
 h: v=[0.5,1.5,100] x=[5+c3+cos(v*pi)] y=[5+c4+sin(v*pi)],l0tt
 h: x+3 y-3,n0io
  5 6
 18 6
 18 4
  5 4
  5 6
 h: x+3 y-3,l0tt
  5 6
 18 6
 18 4
  5 4

 aw:samples/x[12+c3] y[2+c4] ax[10+c3] ay[3.5+c4]
 h: x+3 y-3,iy
  4 3.9
 18 3.9
 18 3.5
  4 3.5
  4 3.9
 h: x+3 y-3,l0
  4 3.9
 18 3.9
 18 3.5
  4 3.5
  4 3.9

 wt: x[-2+c3] y[4.7+c4]
 &proton beam
 1.6, &12, 24 GeV
 e:
 a: x[-2+c3] y[5+c4] ax[3.5+c3] ay[5+c4] t
 h: x+3 y-3,l0
  4 7
  4 4
 h: x+3 y-3,l0
 18 7
 18 3
 h: x+3 y-3,l0
  2 6
 20 6
 h: x+3 y-3,l0
  2 4
 20 4
 a: x[19+c3] y[7+c4] ax[19+c3] ay[6+c4]
 a: x[19+c3] y[3+c4] ax[19+c3] ay[4+c4]
 w:20 cm/x[18.5+c3] y[5+c4] iy(2)
 a: x[ 8+c3] y[6.5+c4] ax[ 4+c3] ay[6.5+c4]
 a: x[14+c3] y[6.5+c4] ax[18+c3] ay[6.5+c4]
 w:130 cm/x[11+c3] y[6.5+c4] iy(2) ix(2)

22-35行目で、Hg Target のグレー部分を描いています。 23行目で、polg を使って円を塗りつぶし、次の24行目で、自走変数とコラム関数を使って半円の外周を描いています。

25-30行で長方形部分をグレーにぬり、31-35行でその外周を書いています。

38-49行目が黄色い部分です。それ以降は矢印と線、寸法の記述です。多少面倒ですが、方眼紙を見ながら座標を決められるので難しくはありません。定数を定義しているのは、書き終えた後、全体を動かす必要ができた時のためです。
