3.2. 計算プログラムの出力

ANGEL は、計算プログラムの出力の際に威力を発揮します。 それは、計算結果の出力の際にあらかじめ数値データの中に ANGEL の 命令を書きこんでおくと、出力された数値データに何の手も加えずに ANGEL で処理するだけで結果をグラフで見ることができます。 その例題として、JQMD(JAERI Quantum Molecular Dynamics) コード、 これは核反応のシミュレーションコードですが、の出力の例を見てみましょう。

../_images/jqmdall1.png

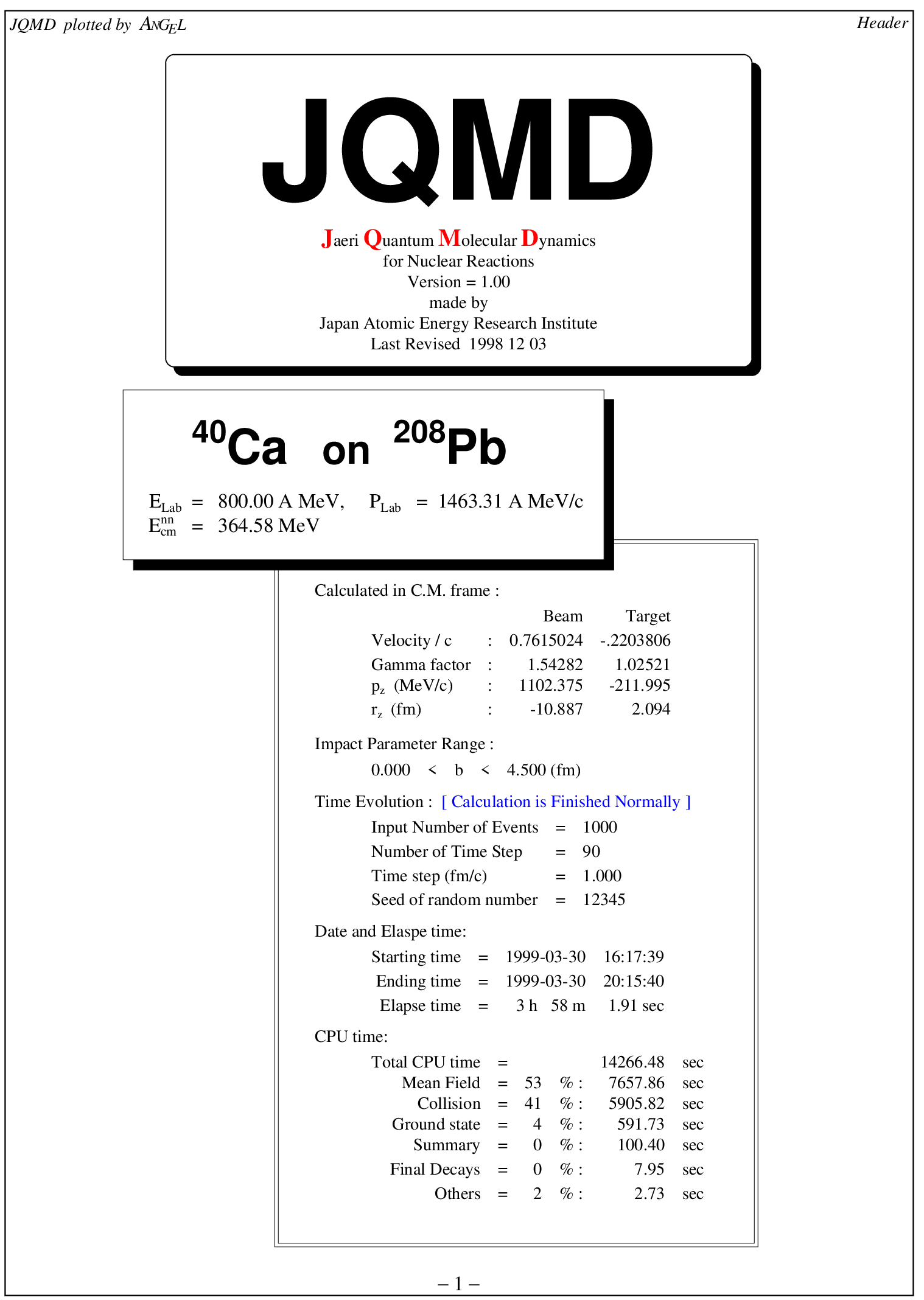

図 3.7 JQMD出力1

../_images/jqmdall2.png

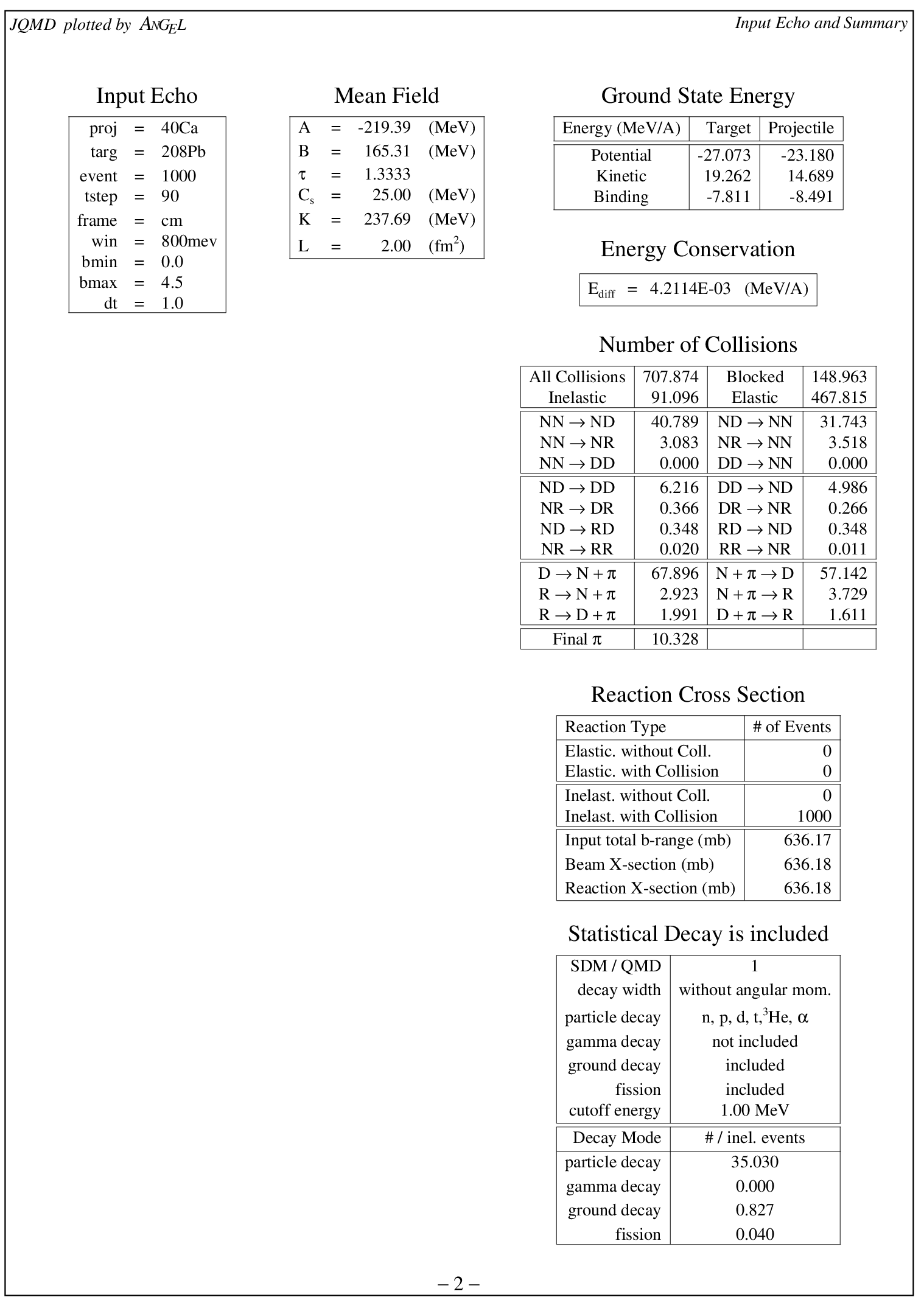

図 3.8 JQMD出力2

1ページ目には、JQMDのロゴと反応のシステム、エネルギー、 衝突係数、イベント数、タイムステップ、乱数の初期値、 計算時間のサマリーなどが記されています。 2ページ目には、インプットパラメーター、相互作用のパラメーター、 基底状態のエネルギー、全体のエネルギー保存、 各粒子粒子衝突の個数のサマリー、 反応断面積、統計崩壊のサマリーが含まれています。

ここで、2ページ目の Input Echo のパートの インプットデータがどうなっているか見てみましょう。

List 3.7　● JQMDデータ1

 1:  *-----------------------------------------------------------------------
 2:  *     Input Echo
 3:  *-----------------------------------------------------------------------
 4:  w:Input Echo/x(1.5) y(23.5) ix(2) s(0.8) f(5)
 5:  wtab: x(1.5) y(23.2) ix(2) iy(3) f(5) s(0.6) tab{|rcl|}
 6:  \hline
 7:   proj       & = & 40Ca
 8:   targ       & = & 208Pb
 9:   event      & = & 10
10:   tstep      & = & 90
11:   frame      & = & cm
12:   win        & = & 800mev
13:   bmin       & = & 0.0
14:   bmax       & = & 4.5
15:   dt         & = & 1.0
16:  \hline
17:  e:

ANGEL の命令が入っていますが、通常の出力としてこのままでも 十分見ることができます。 次の4ページを見てみましょう。

../_images/jqmdall3.png

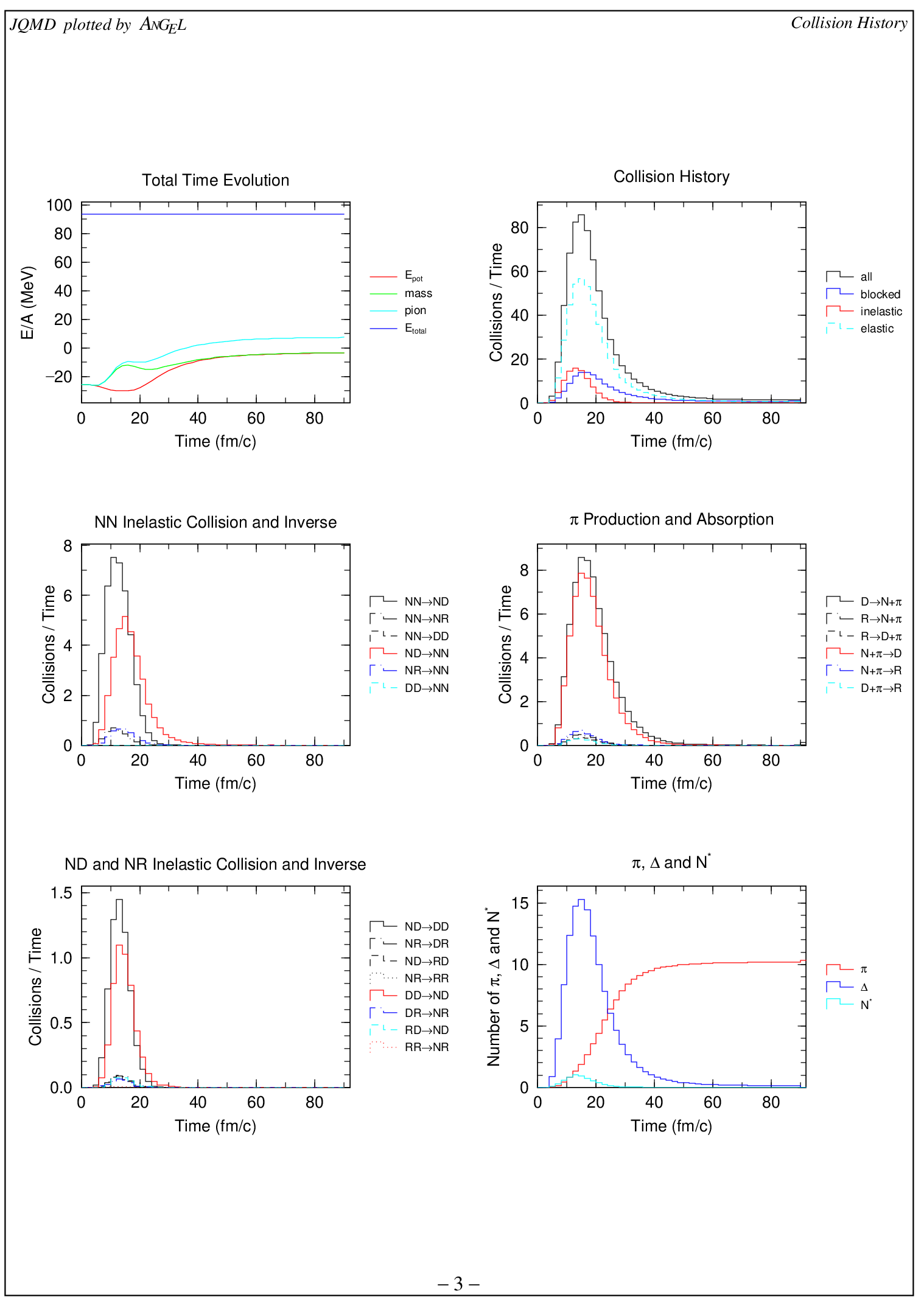

図 3.9 JQMD出力3

../_images/jqmdall4.png

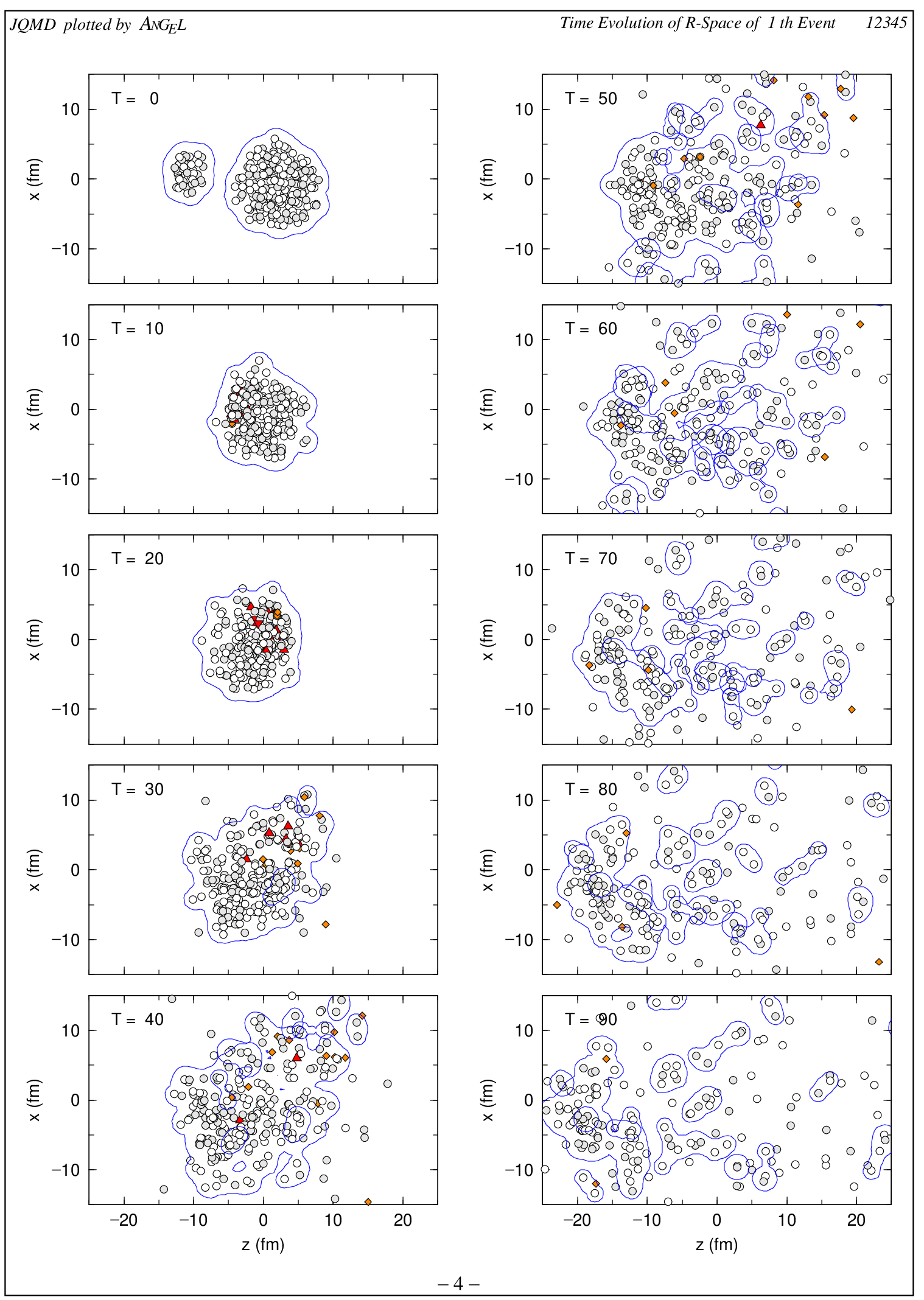

図 3.10 JQMD出力4

../_images/jqmdall5.png

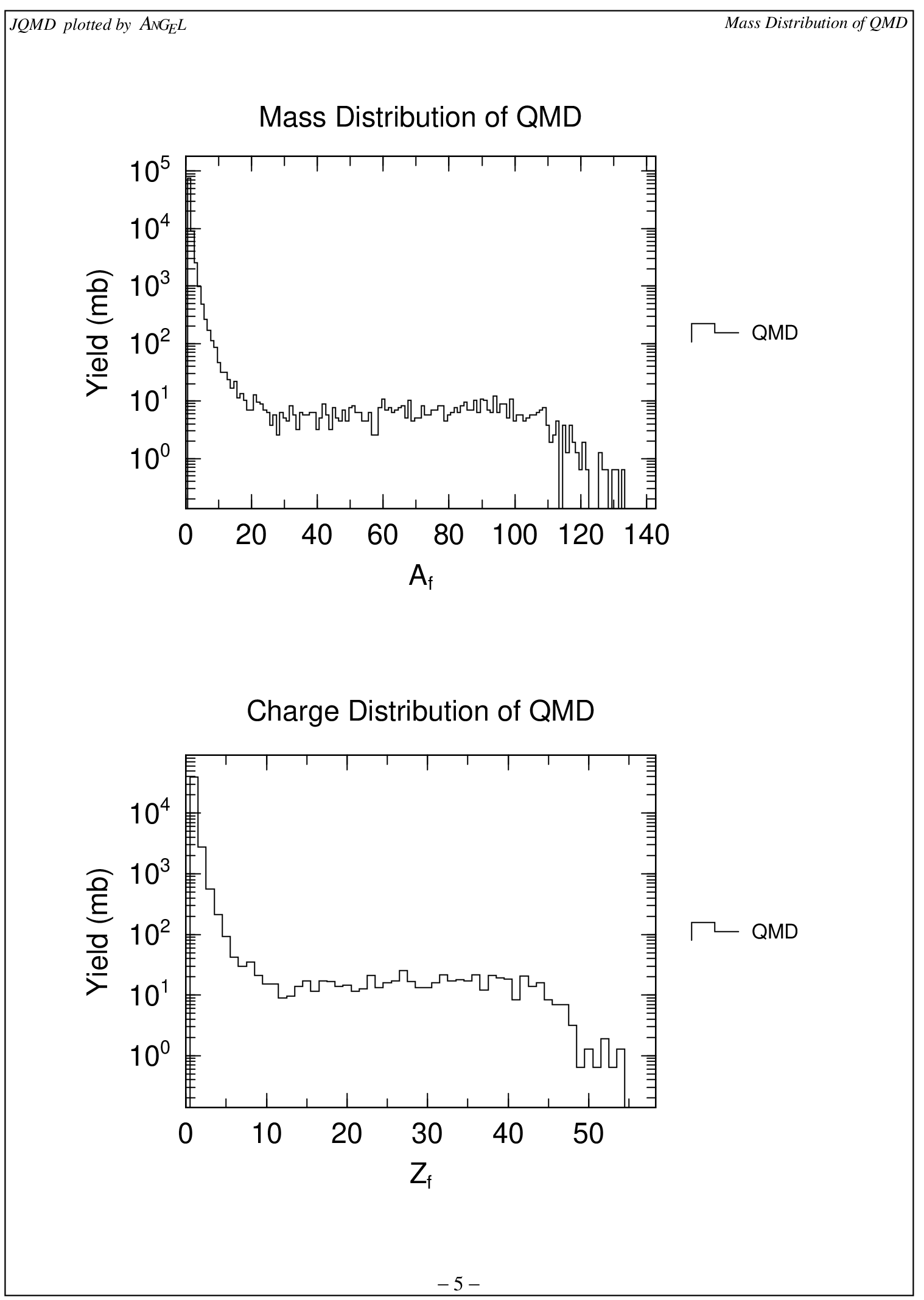

図 3.11 JQMD出力5

../_images/jqmdall6.png

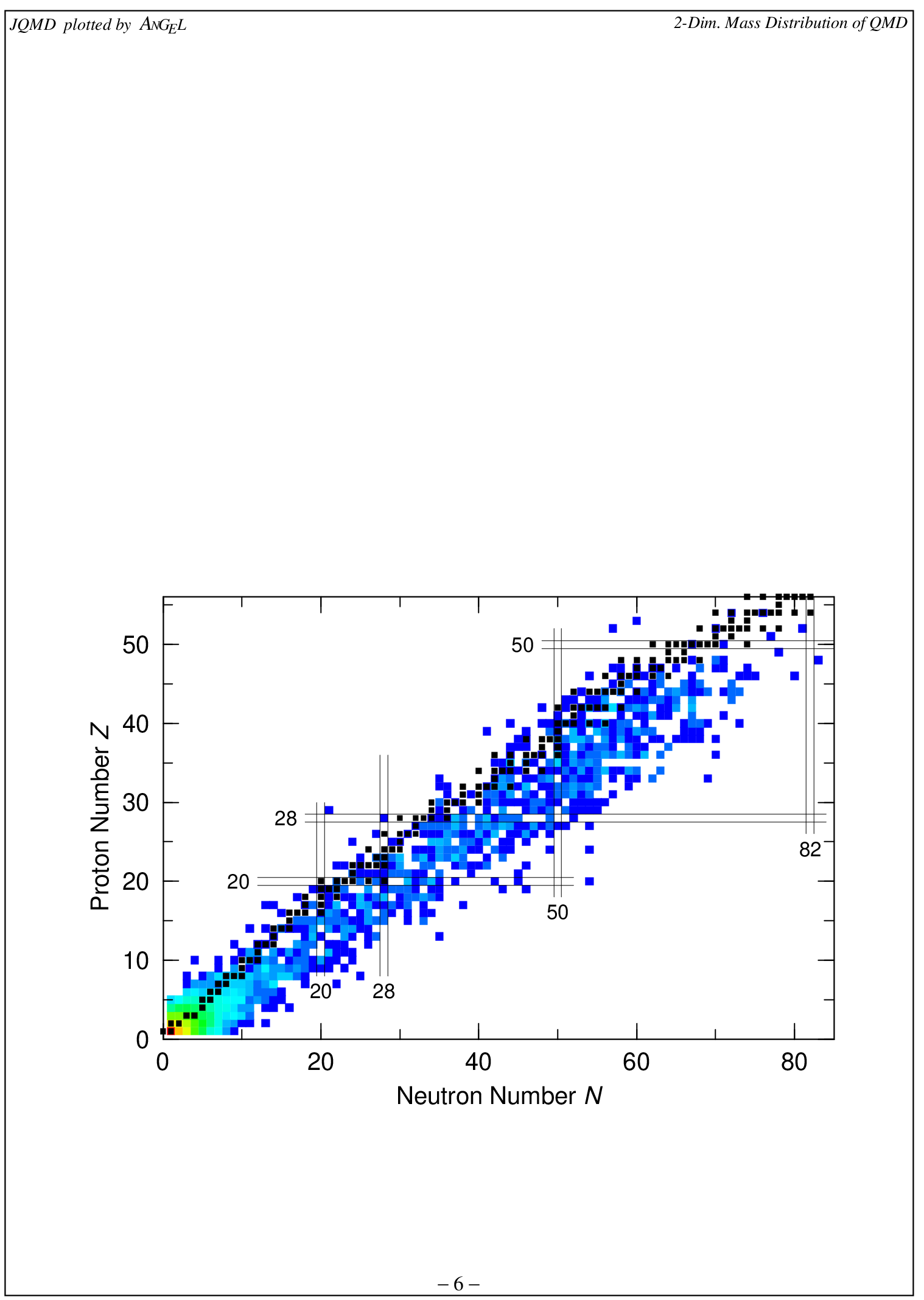

図 3.12 JQMD出力6

3ページ目には、系の時間発展、各粒子粒子衝突の時間発展の グラフが示されます。 4ページは、系の空間座標での時間発展です。 5ページ目には、QMD計算後の質量分布と電荷分布が ヒストグラフで示され、 6ページ目には、QMD計算後の質量分布と電荷分布が クラスタープロットで示されています。

シミュレーションのような数値計算の場合、結果をすぐに視覚的に 確認することは非常に重要です。 ANGEL は、このような目的に対して威力を発揮します。
